压力传感器电路设计在汽车电子应用中的考虑

汽车传感器是汽车电子化、智能化的基础和关键， 而其中使用较多、发展最快的是压力传感器。汽车压力传感器应用在汽车的很多系统中，如电子检测系统、保安防撞系统等。其中应用在轮胎气压方面的目的在于最大限度地减少或消除高压爆胎和低压辗胎造成的轮胎早期的损坏， 使轮胎经常保持标准气压， 延长轮胎的寿命，降低轮胎的消耗，提高经济效益。有报道说，将微型压力传感器埋置于汽车轮胎中，测量其中气压， 以控制对轮胎的充气量，避免过量和不够，由此可节省百分之十的汽油。

简单的信号调节电路应该允许放大器的输出与所使用的传感器相互独立，提供互换性和高电平输出并且成本低廉。传感器补偿板上的激光调整电阻调节外部放大器的增益使之与压力灵敏度变化归一化。信号调节电路提供了用作传感器激励的精密恒流源和由传感器中反馈电阻 控制增益的仪用放大器。

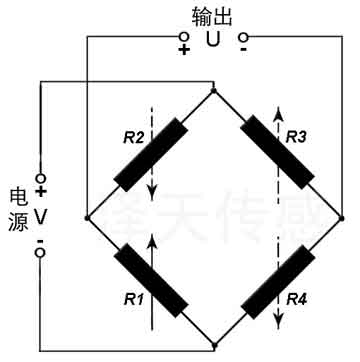

下面以测量轮胎气压为例详细阐述气压传感器在汽车轮胎方面的应用。此种设计可做成一种便携式的装置，测量时将气压传感器的表置于轮胎气门嘴上，这时胎压作用于传感器的膜片上， 通过压阻效应和系列变换输出微弱的电压信号，将电压信号进行相应处理显示电压值。由此可知不同的气压对应着不同的电压值，即气压值和电压值是一一对应的，从而间接测量了气压值。

我们选用的高精度低噪声仪用放大器AD620，可以用在传感器输出信号小的放大器中，如光电池传感器、应变片传感器以及压力传感器等。由于它具有低噪声、增益精度高、增益温度系数小和高线性度等优良性能。用于此系统中是非常理想的。AD620是一种只用一个外部电阻就能设置放大倍数为1-1000的仪表放大器，具有良好的直流性能和交流性能，AD620的体积小、功耗低成为应用在压力传感器中的重要因素。本文源自泽天传感，转载请保留出处。
