CYB23D压力传感器在城市供水监控系统中的应用

一、 系统概述

1、意义：在城市供水调度监控系统中，由于各管网监控点分布范围广、数量多、距离远，个别点还地处偏僻，因此架设光缆、铺设电缆难度大、费用高，向电信部门租用专用电话线又要申请很多电话线，而且有些监控点线路难以到达，况且采用电话线路时需要等待漫长的电话拨号过程，速度慢，运营成本较高，总之监控系统采用有线通信方式建设周期长、工作难度大、运行费用高，不便于大规模使用；与之相比，无线（GPRS）通信方式则显得非常灵活，它具有投资较少、建设周期短、扩容方便、运行维护简单、性价比高等优点。城市供水监控系统适合于分散的、远距离的无人职守的城市压力检测的管理。

2、系统组成：各水源监测点的数据采集终端自动采集管道压力实时数据传输到自来水公司的监控中心，监控中心通过对回传的数据进行分析，能在最短的时间内发现问题和解决问题，恢复供水，提高了整体的服务水平，从而实现了城市供水的信息化、现代化的管理。整个系统由压力变送器，GPRS终端、移动GPRS基站、网关、IP、internet、路由器、服务器、接收软件和管理软件组成。

3、系统特点：压力信号通过智能监终端和GPRS网络以及Internet及软件平台给水资源管理部门提供及时准确的实时数据。智能监测终端的输入信号可以是RS485/232、4~20mA、1~5V、0~10V、脉冲量，开关量，等多种标准信号；输出：控制开关量。智能监测终端可以与任何原有的测量变送器配套，如果原来有测量仪表，并有标准信号输出，无需再配备仪表，节约投资。

二、系统组成

1、无线智能终端

无线监测终端是致力于工、农业无线数据传领域的全新产品，基于GPRS数字移动通讯网络，克服了传统无线采集系统通讯距离短、性能不稳定的缺点，真正实现无缝覆盖，并且没有距离限制，实现全国漫游，且按流量计费，极大降低了服务成本。远程抄表系统与管理者的其它管理系统完美结合，形成完整的信息管理系统。避免用户的重复投资，降低成本。

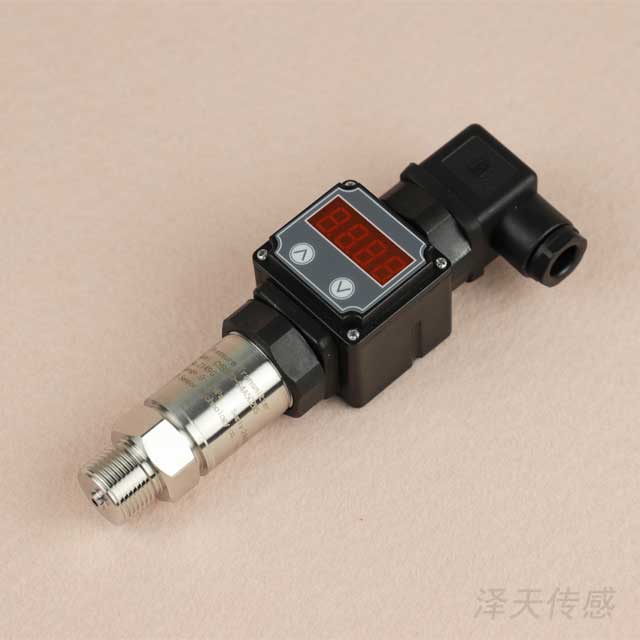

2、CYB23D压力变送器

CYB23D压力变送器采用全不锈钢封焊结构，具有良好的防潮能力及优异的介质兼容性,LCD现场压力显示表,广泛用于工业控制、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆制动、楼宇供水等压力的测量与控制。

量     程：0～1.6MPa；综合精度： 0.25%FS；输    出 ： 4～20mA；3位半显示窗口，显示单位“MPa”；工作温度：-20～85℃；供电电压： 24VDC(9～36VDC)；长期稳定性：0.2%FS/年；负载阻抗：电流型最大800Ω 电压型50KΩ以上；绝缘电阻：大于2000MΩ  100VDC；振动影响：对于20HZ-1KHZ的机械振动，输出变化小于0.1%FS；密封等级：IP65；螺纹连接：通用M20×1.5,其它螺纹可依客户要求设计。

三、系统软件

系统功能主要由资料录入、数据采集、系统维护、数据查询、 图表分析、故障监控、异常分析、报表生成、 设备控制、电源监控几个部分组成。系统软件具有以下特点：

1、开放性： 主机的接口上有较强的灵活性和扩展性，应用系统可兼容其它的计费系统和MIS系统。同时，接口是开放式的，用户可以根据自己的需要增、删改和定制交易。

2、安全性：公用事业部门的大量数据涉及到广大用户的利益以及公用事业部门本身的经济效益，本系统在数据管理和操作的安全性方面采取了一系列的措施，在体系结构上、数据库技术上以及用户有操作权限上作了充分的考虑。

3、可靠性：产品的可靠首先取决于软件的设计与开发质量，此外，设备的配置，数据库的选择，备份、恢复等各项措施的完善都有效的保证了系统的可靠性。

4、扩展性：本系统设计注重规范，注重信息编码标准化，此外，基于整体规范下的设计，使得系统本身的发展和提高，与生产技术系统的集成，支持营销和管理方式的变化，支持多种收费方式甚至于电子商务手段使用都打下了基础。
