一种经济型热电偶温度传感器测量电路的设计

发布时间:2012-4-28      发布人:长沙泽天      点击:

热电偶温度传感器测量电路一般用单片机作为信号处理的核心,由三大部分组成:(1)冷端补偿电路;(2)测量放大电路;(3)A/D转换电路等,这些电路设计的好坏与经济性,直接决定了测量电路的测量精度和性价比。

1、热电偶及其冷端补偿

可根据测量温度高低来选择,选用贱金属型热电偶,以降低成本。如铁—康铜型热电偶,被测温度范围可达-100~1100℃,冷端补偿采用补偿电桥法,采用不平衡电桥产生的电势来补偿热电偶因冷端温度变化而引起的热电势变化值。不平衡电桥由电阻R1、R2、R3(锰铜丝绕制)、Rcu(铜丝绕制)四桥臂和桥路稳压源组成,串联在热电偶回路中。Rcu与热电偶冷端同处于±0℃,而R1=R2=R3=1Ω,桥路电源电压为4V,由稳压电源供电,Rs为限流电阻,其阻值因热电偶不同而不同,电桥通常取在20℃时平衡,这时电桥的四个桥臂电阻R1=R2=R3=Rcu,a、b端无输出。当冷端温度偏离20℃时,例如升高时,Rcu增大,而热电偶的热电势却随着冷端温度的升高而减小。Uab与热电势减小量相等,Uab与热电势迭加后输出电势则保持不变,从而达到了冷端补偿的自动完成。

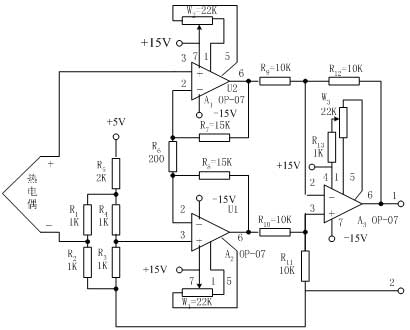

热电偶信号的采集及基本放大电路

图1 热电偶信号的采集及基本放大电路

2、测量放大电路及其芯片选择

热电偶温度传感器输出的信号最多不过几十毫伏(<30mV),且其中包含工频、静电和磁偶合等共模干扰,对这种电路放大就需要放大电路具有很高的共模抑制比以及高增益、低噪声和高输入阻抗,因此宜采用测量放大电路。测量放大器又称数据放大器、仪表放大器和桥路放大器,它的输入阻抗高,易于与各种信号源匹配,而它的输入失调电压和输入失调电流及输入偏置电流小,并且温漂较小。由于时间温漂小,因而测量放大器的稳定性好。由三运放组成测量放大器,差动输入端R1和R2分别接到A1和A2的同相端。输入阻抗很高,采用对称电路结构,而且被测信号直接加到输入端,从而保证了较强的抑制共模信号的能力。A3实际上是一差动跟随器,其增益近似为1。测量放大器的放大倍数为:AV=V0/(V2-V1),AV=Rf/R[1+(Rf1+Rf2)/RW]。在此电路中,只要运放A1和A2性能对称(主要指输入阻抗和电压增益),其漂移将大大减小,具有高输入阻抗和共模抑制比,对微小的差模电压很敏感,适宜于测量远距离传输过来的信号,因而十分易于与微小输出的传感器配合使用。RW是用来调整放大倍数的外接电阻,在此用多圈电位器。

实际电路中A1、A2采用低漂移高精度运放OP-07芯片,其输入失调电压温漂αVIOS和输入失调电流温漂αIIOS都很小,OP-07采用超高工艺和“齐纳微调”技术,使其VIOS、IIOS、αVIOS和αIIOS都很小,广泛应用于稳定积分、精密加法、比校检波和微弱信号的精密放大等。OP-07要求双电源供电,使用温度范围0~70℃,一般不需调零,如果需要调零可采用RW进行调整。A3也采用OP-07芯片,它要求双电源供电,供电范围为±(3~18)V,典型供电为±15V,一般应大于或等于±5V,其内部含有补偿电容,不需外接补偿电容。

3、A/D(模数)转换电路

经过测量放大器放大后的电压信号,其电压范围为0~5V,此信号为模拟信号,计算机无法接受,故必须进行A/D转换。实际电路中,选用ICL7109芯片。ICL7109是一种高精度、低噪声、低漂移、价格低廉的双积分型12位A/D转换器。由于目前12位逐次逼近式A/D转换器价格较高,因此在要求速度不太高的场合,如用于称重测压力、测温度等各种传感器信号的高精度测量系统中时,可采用廉价的双积分式12位A/D转换器ICL7109。ICL7109主要有如下特性:(1)高精度(精确到1/212=1/4096);(2)低噪声(典型值为15μVP-P);(3)低漂移(<1μV/℃);(4)高输入阻抗(典型值1012Ω);(5)低功耗(<20mW);(6)转换速度最快达30次/秒,当采用3.58MHz晶振作振源时,速度为7.5次/秒;(7)片内带有振荡器,外部可接晶振或RC电路以组成不同频率的时钟电路;(8)12位二进制输出,同时还有一位极性位和一位溢出位输出;(9)输出与TTL兼容,以字节方式(分高低字节)三态输出,并且具有VART挂钩方式,可以用简单的并行或串行口接到微处理系统;(10)可用RVNHOLD(运行/保持)和STATUS(状态)信号监视和控制转换定时;(11)所有输入端都有抗静电保护电路。

ICL7109内部有一个14位(12位数据和一位极性、一位溢出)的锁存器和一个14位的三态输出寄存器,同时可以很方便地与各种微处理器直接连接,而无需外部加额外的锁存器。ICL7109有两种接口方式,一种是直接接口,另一种是挂钩接口。在直接接口方式中,当ICL7109转换结束时,由STATUS发出转换结束指令到单片机,单片机对转换后的数据分高位字节和低位字节进行读数。在挂钩接口方式时,ICL7109提供工业标准的数据交换模式,适用于远距离的数据采集系统。
