泽天传感温度变送器校准规程

本规程适用于新购买的、在线使用的、修理后的热电偶温度变送器、热电阻温度变送器的校准。

1．外观

仪表外观整洁完好，铭牌上的产品名称、型号规格、量程、分度号、生产日期、生产厂家、产品编号等内容应清晰完整，可调部件灵活有效。

2．温度变送器的基本误差和回程误差应满足表1的要求

表1

3．校准时所需的标准仪器及设备见表2所示：

表2

4．热电偶温度变送器的校准：

4．1校前的准备

4.1.1仪表外观应符合第1条要求；

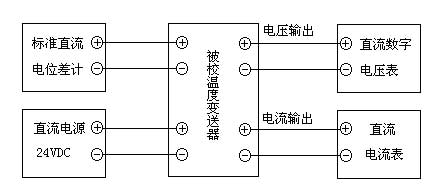

4.1.2按图1正确接线（图1为同时具有电压和电流输出的温度变送器的接线，校准时可根据仪表的实际输出情况而定），仪表通电预热5分钟；

4.2 校准点的确定

校准点应包括上、下限在内不少于5点，校准点应均匀的选择在温度量程所对应的变送器输出信号范围上。

4.3基本误差的校准

图1

热电偶温度变送器具有冷端温度自动补偿功能，在对各校准点校准时，输入信号值应减去该分度号热电偶与室温对应的毫伏值。首先根据仪表测量范围，分别输入对应于测量下限和上限的毫伏值，检查仪表的零点和满量程输出是否符合要求，否则应对仪表的零点和满度反复进行调整，然后从测量范围的下限开始，平稳增加输入信号（上行程），依次输入各校准点（I实或V实）所对应的毫伏值，读取温度变送器各校准点的输出电流值I测或电压值V测，再从测量范围上限减小输入信号（下行程），依次输入各校准点（I实或V实）所对应的毫伏值，读取温度变送器各校准点的输出电流值I测或电压值V测，

5．热电阻温度变送器的校准：

5.1校前的准备

5.1.1仪表外观应符合第1条要求；

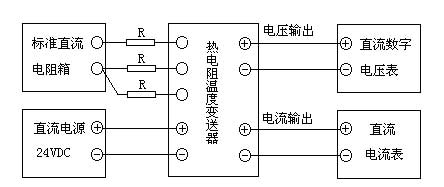

5.1.2按图2正确接线（图2为同时具有电压和电流输出的温度变送器的接线，校准时可根据仪表的实际输出情况而定），仪表通电预热5分钟；

图2

5.2 校准点的确定

校准点应包括上、下限在内不少于5点，校准点应均匀的选择在温度量程所对应的变送器输出信号范围上。

5.3基本误差的校准

首先根据仪表测测量范围，分别输入对应于测量下限和上限的电阻值，检查仪表的零点和满量程输出是否符合要求，否则应对仪表的零点和满度反复进行调整，然后从测量范围的下限开始，平稳增加输入信号（上行程），依次输入各校准点（I实或V实）所对应的电阻值，读取温度变送器各校准点的输出电流值I测或电压值V测，再从测量范围上限减小输入信号（下行程），依次输入各校准点（I实或V实）所对应的电阻值，读取温度变送器各校准点的输出电流值I测或电压值V测。

6．基本误差的计算

基本误差的计算按公式（1）或（2）

Δ=             （1）

或 Δ=         （2）

式中：I测 V测--------温度变送器的电流或电压输出测量值；

I实 V实---------温度变送器的校准点的电流或电压值；

I V  ---------温度变送器输出上限和下限之差；

7．校准结果的处理

经校准符合本规程要求的仪表，由校准人员填写正式校准记录，并在变送器或仪表适当位置粘贴合格证。
