CWB120小型温度变送器

文档更新日期:2020-9-27       点击:
  • 关 键 字:   CWB120,小型温度变送器
  • 生产厂家:   泽天传感
  • 产品型号:   CWB120,ZTM128
  • 数据手册: CWB120小型温度变送器数据手册.pdf
  • 产品特点:   激光焊接,抗震动冲击、抗干扰能力强,小巧坚固
  • 典型应用:   制冷与空调、压缩机组、控制冷却水
产品介绍

CWB120小型温度变送器是一款外形结构比CWB130更为小巧、紧凑的温度测量传感器,同样基于标准化的Pt100或Pt1000温度传感元件和高性能专用信号调理电路制造而成。感温元件采用德国高品质温度铂金电阻,结合泽天传感成熟的生产工艺技术,产品性能卓越,最高测量温度可达125度。CWB120结构上采用激光焊接,不锈钢结构,抗震动冲击、抗干扰能力强;美观小巧坚固外形,特别适合对安装空间受限的应用场合。

应用领域

制冷与空调、压缩机组、控制冷却水;

适用气体或液体介质,如空气、天然气、蒸汽、水或机油等;

石油、化工、冶金、电力、机床、水处理、工业控制等。

技术参数

测量范围:-50℃~125℃;

传感器类型:Pt100或Pt1000;

供电电源:9~32VDC;

输出信号:4~20mA;0~20mA;0~5VDC;0.5~4.5V等;

准 确 度:±0.1%FS;±0.2%FS;±0.5%FS;

重 复 性:±0.1%FS/年;

长期稳定性:±0.1%FS/年;

频率响应:≥10Hz;

环境温度:-45℃~85℃;

介质温度:-50℃~125℃;

压力连接:M14X1.5,G1/4,1/4NPT等或指定;

过程连接:316L, 304;

电气连接:直接出线;M12;航空插件;

探头直径:Ф6mm(长度可定制);

外壳防护:IP65,P67。

典型外形结构

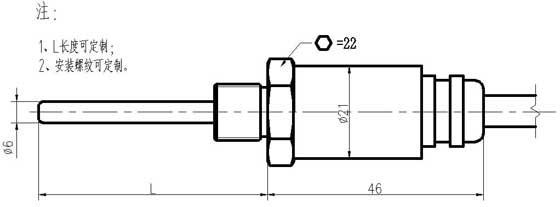

CWB120直接电缆型温度变送器

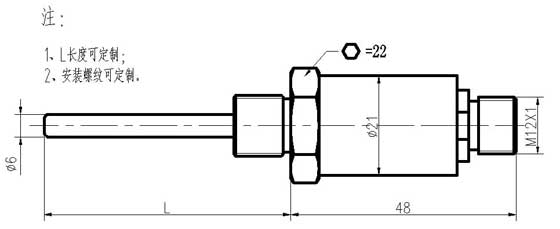

CWB120-M12型温度变送器

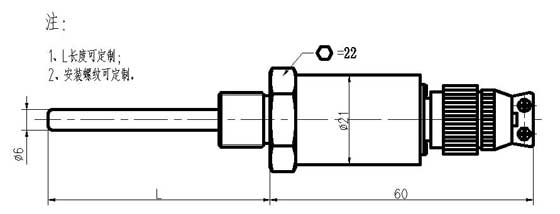

CWB120航插型温度变送器

选型指南

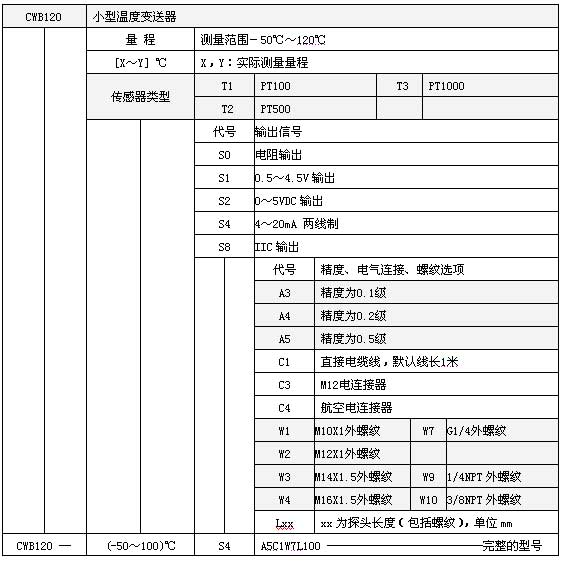

CWB120小型温度变送器选型表

选型示例: CWB120─(-50~100)℃T1S4A5C1W7, 表示温度量程为(-50~100) ℃;感温元件为PT100,输出信号为两线制4~20mA;测量精度:0.5级;电气连接为直接引线;G1/4外螺纹,探头长度100mm(包括固定螺纹的长度)。

注:

1、选型表中默认的供电电压为24VDC,特殊供电电压请联系泽天传感;

2、特殊探头长度、输出信号、精度等级、螺纹规格、电气连接、材质、防护等级请联系泽天传感。

相关资料

1、CWB120温度变送器外形尺寸CAD图 请点击下载。

CWB120小型温度变送器的更多产品图片

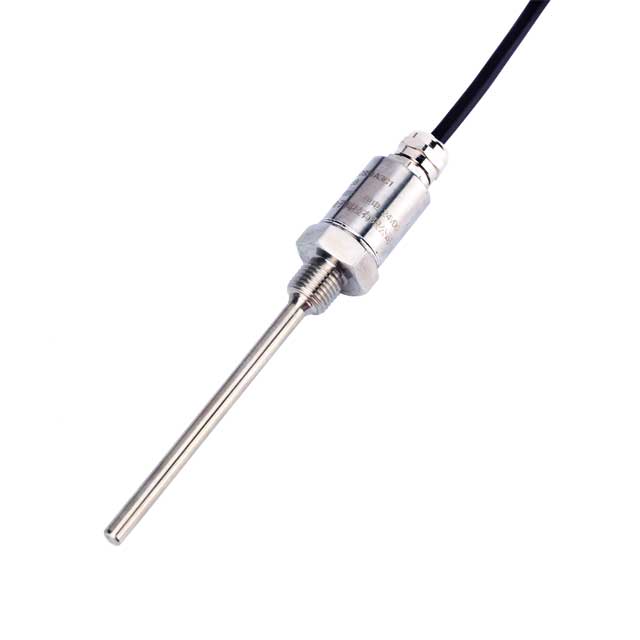

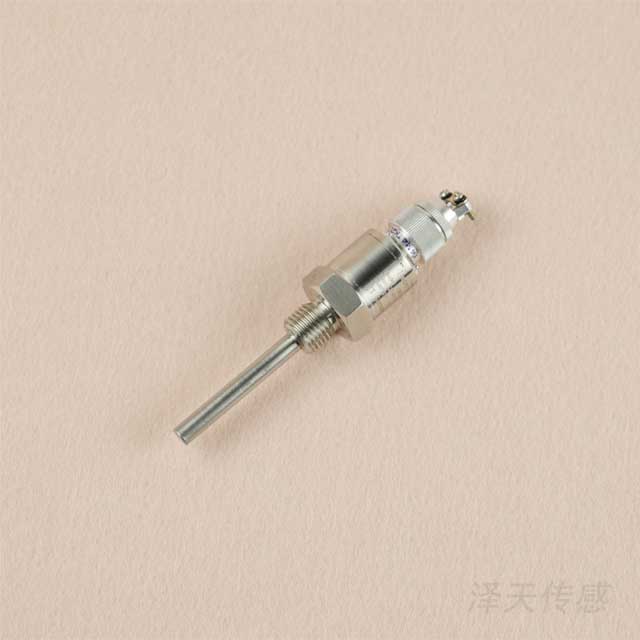

CWB120小型温度变送器
