美国压电公司(PCB公司)产品

文档更新日期:2020-7-24       点击:
  • 关 键 字:   美国PCB,美国压电公司,PCB Piezotronics
  • 生产厂家:   美国压电公司
  • 产品型号:   美国PCB公司
  • 数据手册:
  • 产品特点:   压电技术,量程宽,频响高,温度宽,尺寸小,品种全
  • 典型应用:   振动冲击试验,爆炸冲击试验
产品介绍

居里兄弟在1880年发现包括石英在内的某些晶体表面受到机械应力时会变得带电荷。这些电荷与作用在晶体上的力精确地成正比。它是以微微库仑计量的。由于压电传感器是主动敏感元件,它们只能在准静态而不是完全静态测量中产生数据。但它们对极高速的信号拾取是非常理想的。压电式传感器是基于压电效应的传感器。压电晶体具有适合于测量动态压力的许多优点,包括优异的线性、固有频率高和即使在高温、高压下保持稳定的灵敏度。压电式传感器的优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。压电晶体可长期工作温度可达到400℃以上,瞬间(10个毫秒级)冲击温度可达4000K以上,可承受很高的表面压力(>150N/mm2)、刚度很高、线性好、迟滞小、在很宽的温度范围内灵敏度恒定、频响范围宽、可承受几乎无限的载荷循环数,绝缘阻抗非常高。另外,由于石英晶体的高刚度,测量时相应的材料变形极小,一般在几微米之内,石英敏感元件的高固有频率特别适合于快速和动态过程的测量,它们不仅可以用于研发,也被广泛用于工业生产和试验过程。由于测量过程中几无形变,所以缓慢或准静态过程测量的误差很小。压电式传感器的缺点是某些压电材料需要防潮措施,而且输出的直流响应差,需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。
压电式测量设备已广泛地应用于试验室和生产过程。在各种需要精确测量和记录诸如压力、力和振动等力学量动态变化的场合中的应用随处可见并不断扩展,压电式传感器的应用领域包括爆炸物理研究、发动机测试、生产过程控制、材料试验、道路安全、靶场与靶机、模态分析等。

航空航天:模态分析,风洞和激波管仪器,着陆架液压系统,火箭技术,结构,发射系统以及切削力研究。弹道学:燃烧,爆炸,爆破和声压分布。生物力学:矫形医学中步态及姿态,运动,人体工程学,神经学和康复学领域中的多分量力的测量。发动机试验:燃烧,换气和喷射,示功图和动态应力。工程:材料评估,控制系统,反应器,建筑结构,船舶结构,汽车底盘结构试验,冲击与振动隔离,动态响应试验。工业自动化:机器系统,金属切削,压力和冲压力,自动压装过程和设备健康诊断。OEM应用:运输系统,注塑机,火箭,机床,压缩机,发动机,柔性结构,油田钻井以及冲击/振动试验仪。

美国压电有限公司(美国PCB公司)是目前压电传感器领域的领先企业,其产品有动态力、动/静态压力、加速度/速度、应变载荷力、扭矩、转速、声学等传感器及压力、振动校准系统等。美国PCB公司的产品在中国广泛应用于石化、兵工、航空航天、船舶、国防科研部门及理工类大专院校的重点实验室。

1、美国PCB公司传感器列表,详细资料请联系泽天传感

压电式压力传感器
(动态压力)

ICP®通用型石英压力传感器;电荷型石英压力传感器;压阻式压力传感器
ICP®声学/湍流低压传感器;ICP®高频响冲击波/激波/爆炸压力传感器
ICP®空气冲击波、水下冲击波、弹道压力传感器;高温型压力传感器
电气石压杆传感器、压力校准设备电荷型弹道压力传感器
ICP®型低温、小型压力传感器;火箭发动机压力传感器

压电式力传感器
(动态力)

石英冲击力传感器;通用型力传感器208系列;石英环型力传感器(力环)
石英链型力传感器(力链);石英穿透力传感器208系列;三向力传感器
冲压及小型高灵敏度石英力传感器;GK291系列力锤组件箱、力锤

应变载荷力传感器

通用型1100系列; 通用型1200系列;小型1300系列; 疲劳型1400系列

压阻式压力传感器

1500系列

扭矩、转速传感器

法兰安装型2000系列;转速扭矩变送器4000系列

加速度传感器

ICP®结构测试型加速度传感器、公制加速度传感器
直流电容型加速度传感器(单轴和三轴);经济直流电容型加速度传感器3801系列(单轴)
石英剪切ICP®加速度传感器 、高g值冲击型加速度传感器
高分辨率陶瓷剪切ICP®加速度传感器 、电荷型加速度传感器
环境实验型ICP®加速度传感器 、三轴ICP®和电荷型加速度传感器
地震型ICP®加速度传感器、低温ICP®加速度传感器
低成本ICP®工业加速度传感器
ICP®高频工业加速度传感器、ICP®型/电荷型高温工业加速度传感器、力锤
ICP®低频工业加速度传感器;精密工业ICP®型加速度传感器
多轴工业ICP®加速度传感器;本安型ICP®工业加速度传感器
直流响应,工业电容型加速度传感器、工业ICP®型速度传感器
振动变送器;手持振动表;4 - 20mA输出型速度/加速度传感器

声学仪器

水听器;经济型传声器阵列精密电容型传声器377系列
传声器前置放大器

校准系统

振动校准系统 (压力、加速度)

2、关于美国压电公司(美国PCB公司)

以压电技术著称的PCB公司是研究、开发、和制造冲击、振动、力、压力、应变、转速、扭矩、载荷力、声学传感器及测量仪器的高科技公司,其首创的ICP®即传感器内装电荷放大器技术已在当今的动态测试领域中占据了主导地位。位于美国纽约洲布法罗市的PCB公司成立于1967年,目前已成为国际上著名的传感器及动态测试仪器生产厂家,除本部设有石英研究中心外,在美国俄亥俄洲辛辛那提设有模态研究分部,并在世界各地拥有庞大的销售和服务体系。

3、PCB公司的独特优势

世界上第一只内装集成电路放大器(ICP®)的压电传感器;

世界上第一只石英三角剪切加速度传感器(Tri-shear®);

世界上第一套力锤(Modally Tuned®),获“美国当年100种重要技术产品之一”的IR-100奖;

世界上第一只ICP®压电应变传感器®世界上第一只ICP®三向力传感器;

超强的设计能力,可以根据用户需要定制产品;

超强的制造能力(所有传感器部件在公司内部生产)。

4、PCB公司各部门

振动部:振动、冲击、噪声传感器及相关标定装置;

压力部:动态压电、静态压阻式压力传感器及相关标定装置;

工业传感器部:工业压力、振动、速度传感器及相关仪表;

力/转矩部:压电式力、应变式载荷力和转速、扭矩传感器及相关仪表。

5、PCB公司产品应用特点

量程宽;频响高(谐振频率最高大于1500KHz)上升时间快(微秒级)温度宽;坚固、耐用;尺寸小;灵敏度高;过载能力强;品种全:零频响应电容型、模态结构测试型、单轴、三轴等;温度不敏感;稳定等。

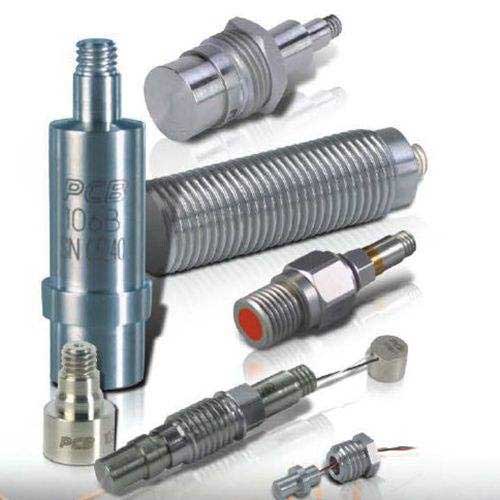

美国压电公司(PCB公司)产品的更多产品图片
