CYB230通用型压力变送器

文档更新日期:2020-8-6       点击:
  • 关 键 字:   通用压力变送器,通用压力传感器,常规压力,管道压力
  • 生产厂家:   泽天传感
  • 产品型号:   CYB230,ZPM310,ZPM3610
  • 数据手册: CYB230通用型压力变送器数据手册.pdf
  • 产品特点:   高性价比,适用范围广,多种安装螺纹,智能或模拟输出信号
  • 典型应用:   水处理,管道压力,气压设备,制氧制氮设备
产品介绍

CYB230通用型压力变送器采用先进的压力传感器制造技术,融合特殊的补偿放大电路,组成性能优越的压力变送器。整个产品经过了元器件、半成品及成品的严格测试及老化筛选,性能稳定可靠。CYB230具有宽温区范围补偿,确保产品精度高、温度影响小、长期稳定性好、耐恶劣环境等性能。

CYB230通用型压力变送器具有模拟信号输出和各种数字信号输出可供用户选择,同时压力接口规格齐全,也可支持定制。一体化结构,防护性能优越,优良的可靠性、小巧美观的外型、多种电气连接,方便安装使用,可满足各种通常压力测量的应用需求。
应用领域

水处理,恒压控制、气压设备,医疗器械、制氧机、管道压力;

石油、化工、冶金、电力、 工业控制等。

技术参数

测量范围: -0.1···0~0.1MPa···60MPa;

过载压力:1.5倍满量程压力;

破坏压力:2倍以上标称压力;

压力类型:表压、密封表压、负压、绝压;

供电电源:9~32VDC;

输出信号:模拟信号:4~20mA、0~20mA、0~5VDC、0.5~4.5V 、0~10VDC;

               数字信号:RS-485、TTL、OWI、IIC、SPI、CAN。

准确度:±0.1%FS;±0.2%FS;±0.5%FS;

重复性:±0.1%FS/年;

长期稳定性:±0.1%FS/年;

频率响应:≥1KHz;

介质温度:-25℃~85℃(不凝固液体);

零点温度漂移:±0.02%FS/℃;

满度温度漂移:±0.02%FS/℃;

压力连接:M16X1.5,M20X1.5,G1/4,G1/2,1/4NPT,1/2NPT等;

介质接触材质:316L, 1Cr18Ni9Ti;

电气连接:直接出线;霍斯曼;M12;航空插件;

显    示:赫斯曼数显表头;

外壳防护:IP65或P67;

冲    击:20G ,11msec,1/2 sine;

震    动:10G peak,20 到 2400 Hz;

重    量:约 230克

典型尺寸

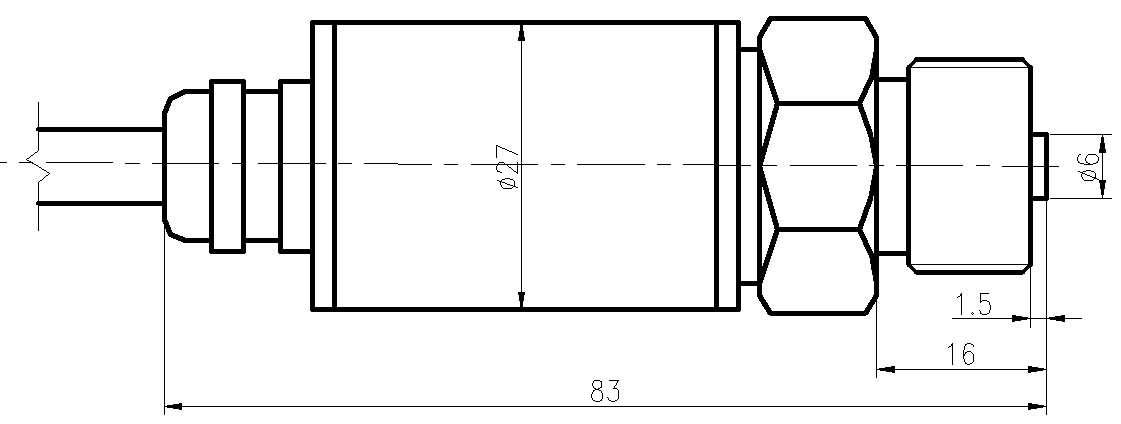

CYB230通用型压力变送器防水接头外形图

防水直接出线型

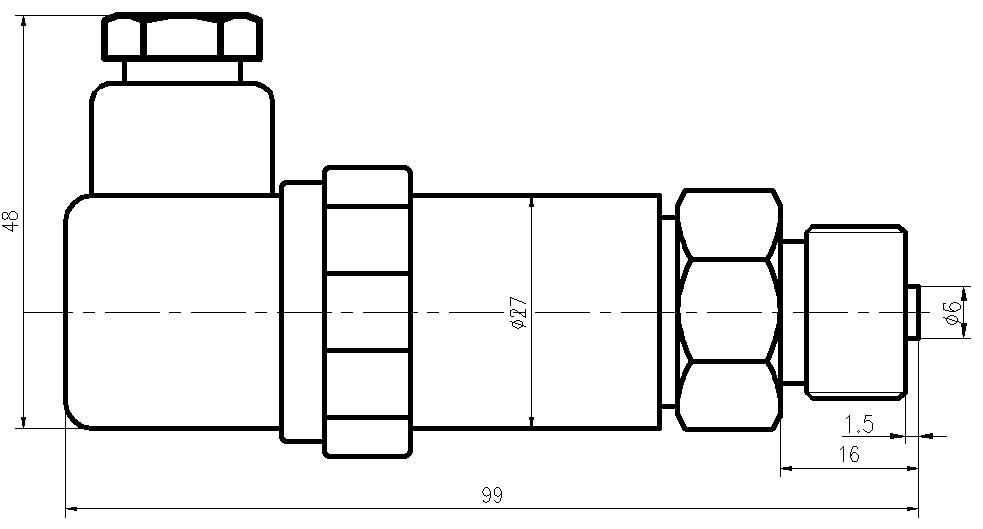

CYB230通用型压力变送器赫斯曼外形图

赫斯曼电连接器型

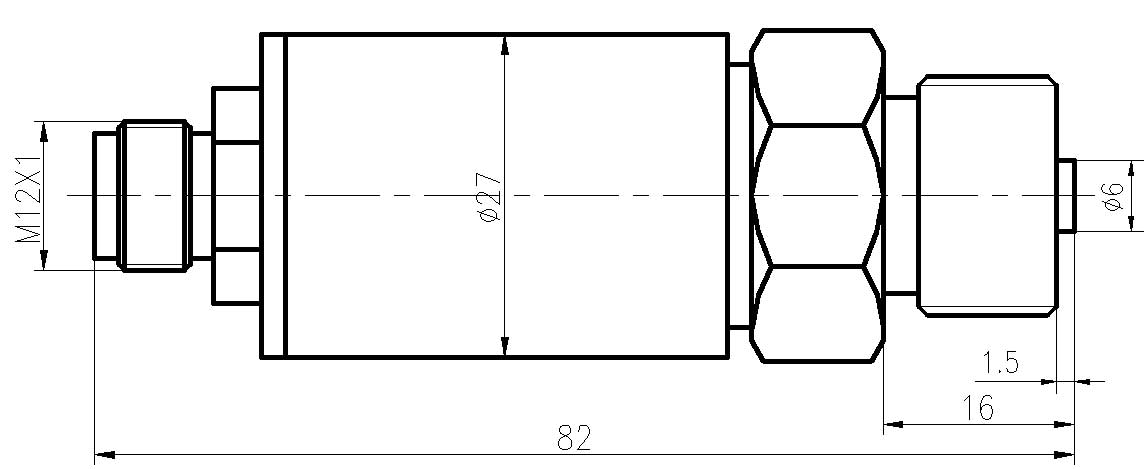

CYB230通用型压力变送器M12外形图

M12电连接器型

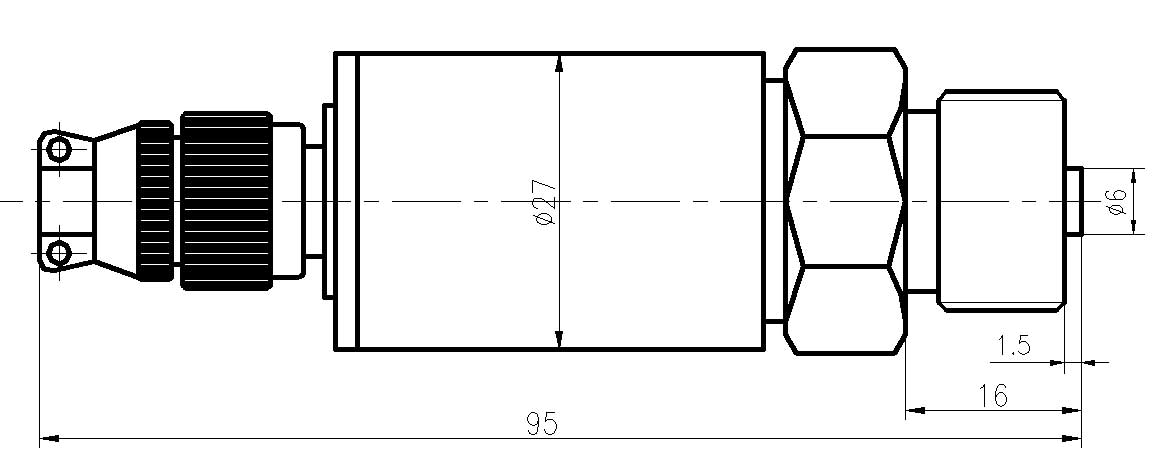

CYB230通用型压力变送器航插外形图

航空电连接器型

选型指南

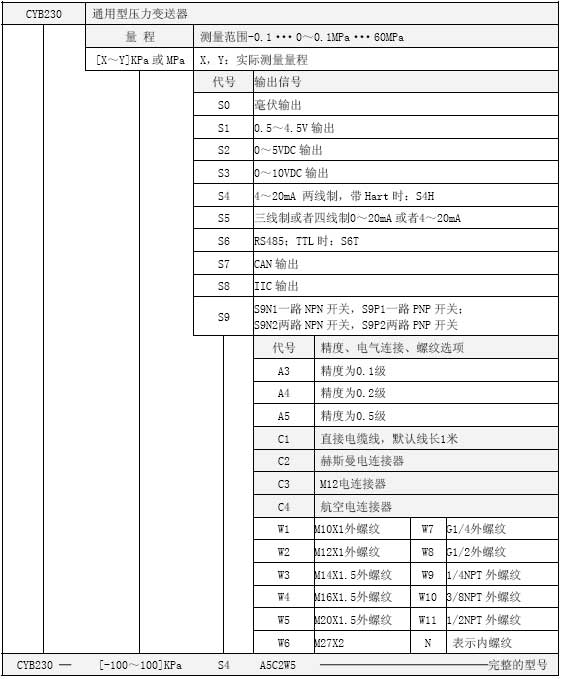

CYB230通用型压力变送器选型表

选型示例: CYB230─(-100~100)KPaS4A5C2W5, 表示压力量程为(-100~100)KPa;输出信号为两线制4~20mA;测量精度:0.5级;电气连接为赫斯曼;M20X1.5外螺纹引压接口。
注:

1、选型表中默认的供电电压为24VDC,介质温度为常温,压力类型为表压;

2、本产品可提供定制,特殊螺纹规格、输出信号、供电电压、电气连接、介质温度、压力类型、材质、防护等级请明确说明或联系厂家。

相关资料

1、CYB230型压力变送器企业标准 请点击下载。

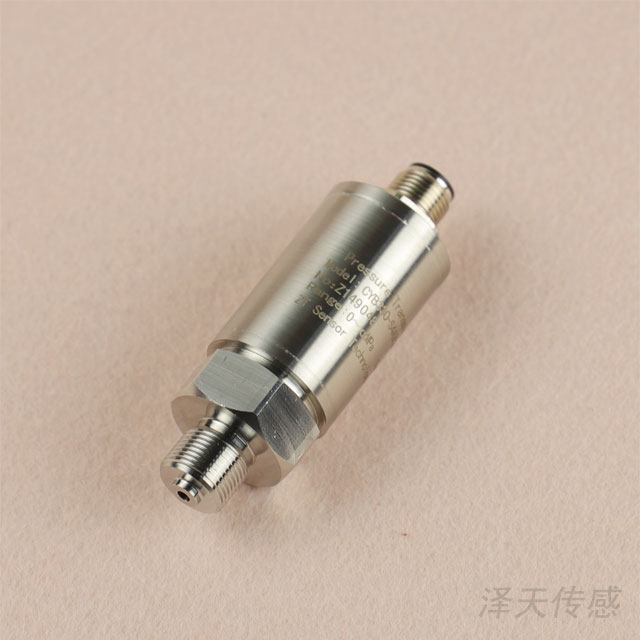

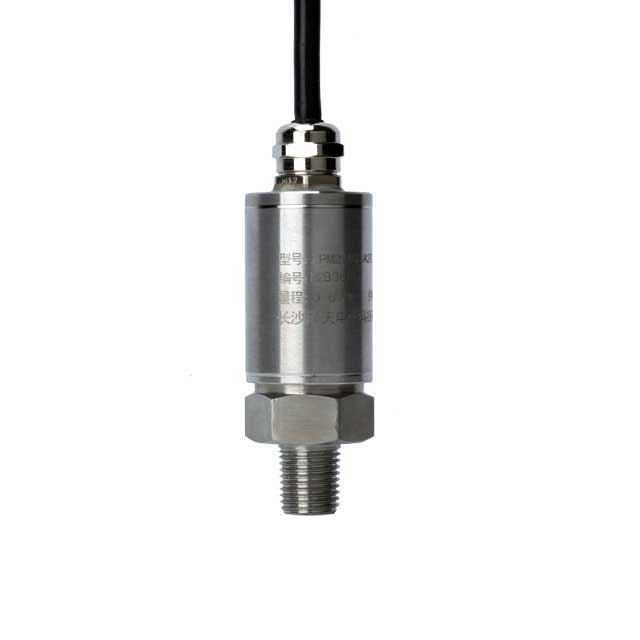

CYB230通用型压力变送器的更多产品图片
