CYB232微压压力变送器

文档更新日期:2020-7-25       点击:
  • 关 键 字:   微压压力变送器,微小压力,微压传感器
  • 生产厂家:   湖南泽天
  • 产品型号:   CYB232
  • 数据手册: CYB232微压变送器数据手册.pdf
  • 产品特点:   适用无腐蚀性气体、液体的微小压力测量
  • 典型应用:   气压设备,医疗器械、制氧机、管道压力,工业炉膛等
产品介绍

CYB232微压变送器采用先进的压力传感器制造技术,融合特殊的补偿放大电路,组成性能优越的压力变送器。整个产品经过了元器件、半成品及成品的严格测试及老化筛选,性能稳定可靠。CYB232产品精度高、温度影响小、长期稳定性好。

CYB232微压压力变送器具有模拟信号输出和各种数字信号输出可供用户选择,同时压力接口规格齐全,也可支持定制。一体化结构,防护性能优越,优良的可靠性、小巧美观的外型、多种电气连接,方便安装使用,可满足各种微小压力测量的应用需求。

应用领域

气压设备,医疗器械、制氧机、管道压力,工业炉膛等

技术参数

测量范围: -0.1•••0~0.01KPa•••200KPa

过载压力:2倍满量程压力;

破坏压力:3倍以上标称压力;

压力类型:表压、密封表压、负压;

供电电源:9~32VDC;

输出信号:模拟信号:4~20mA、0~20mA、0~5VDC、0.5~4.5V 、0~10VDC;

               数字信号:RS-485、TTL、OWI、IIC、SPI、CAN。

准确度:±0.1%FS;±0.2%FS;±0.5%FS;

重复性:±0.1%FS/年;

长期稳定性:±0.1%FS/年;

频率响应:≥1KHz;

介质温度:-25℃~85℃(不凝固液体);

零点温度漂移:±0.02%FS/℃;

满度温度漂移:±0.02%FS/℃;

压力连接:塔型接口,M10X1,M20X1.5,G1/4,G1/2,1/4NPT,1/2NPT等;

介质接触材质:316L, 1Cr18Ni9Ti;

电气连接:直接出线;霍斯曼;M12;航空插件;

显    示:赫斯曼数显表头;

外壳防护:IP65或P67;

冲    击:20G ,11msec,1/2 sine;

震    动:10G peak,20 到 2400 Hz;

重    量:约 230克

典型尺寸

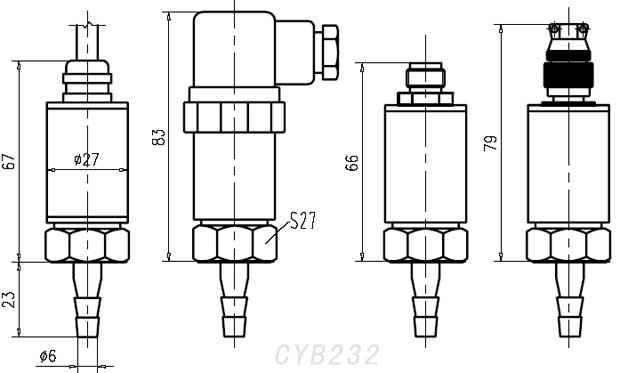

CYB232微压变送器外形图

选型指南

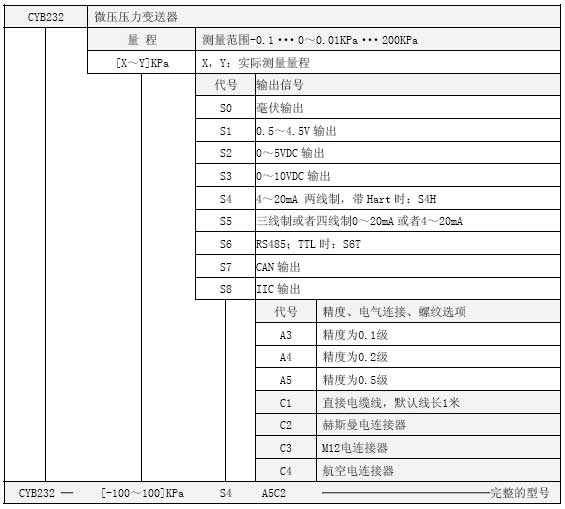

CYB232微压压力变送器选型表

选型示例: CYB232─(-100~100)KPaS4A5C2, 表示压力量程为(-100~100)KPa;输出信号为两线制4~20mA;测量精度:0.5级;电气连接为赫斯曼;默认塔型引压接口。
注:

1、选型表中默认的供电电压为24VDC,介质温度为常温,压力类型为表压;

2、本产品可提供定制,特殊螺纹规格(默认为塔形接口)、供电电压、电气连接、介质温度、请明确说明或联系厂家。

相关资料

1、CYB232微压变送器外形尺寸CAD图 请点击下载。
