CYB237卫生型平膜压力变送器

文档更新日期:2020-8-1       点击:
  • 关 键 字:   卫生型平膜压力,微小压力平膜
  • 生产厂家:   泽天传感
  • 产品型号:   CYB237,ZPM327
  • 数据手册: CYB237卫生型平膜压力变送器数据手册.pdf
  • 产品特点:   真正平膜片,全平膜波纹平膜片,适合微小压力测量
  • 典型应用:   注塑、注胶行业;医疗、食品行业有卫生要求的粘稠流体压力。
产品介绍

与CYB337坚固平膜压力变送器比较,CYB237卫生型平膜压力变送器是采用真正平膜片,全平膜波纹平膜片结构,这种平膜结构非常适合微小压力的测量,但是对测量的介质有更为严格的要求,CYB237适用浓稠流体压力测量,但是介质中不能含有运动固体颗粒。CYB237具有精度高,温度影响小,长期稳定性好;抗干扰能力强、过压过流反极性保护;同时现场显示可选,智能输出可选。在食品、饮料、医药行业,CYB237平膜片保证了传感器大面积接触介质,从而解决了残渣粘附、结垢,堵塞,清洁卫生等问题。在注胶行业,CYB237可以用来检测胶液的微小泄露。

应用领域

注塑、注胶行业;医疗、食品行业有卫生要求的粘稠流体压力。

技术参数

测量范围:-0.1···0~0.01MPa···25MPa;

过载压力:1.5倍满量程压力;

破坏压力:2倍标称压力;

压力类型:表压、密封表压、绝压;

供电电源:9…12~30VDC;

输出信号:4~20mA;0~20mA;0~5VDC;0.5~4.5V ;0~10VDC;RS485等;

准确度:±0.1%FS;±0.2%FS;±0.5%FS;

重复性:±0.1%FS/年;

长期稳定性:±0.1%FS/年;

频率响应:≥1KHz;

介质温度:-45℃~85℃···125℃;

零点温度漂移:±0.03%FS/℃;

满度温度漂移:±0.03%FS/℃;

介质接触材质:1Cr18Ni9Ti;

电气连接:霍斯曼、M12、航空插件、电缆;

外壳防护:IP65;P67;

冲击:20G ,11msec,1/2 sine;

震动:10G peak,20 到 2400 Hz;

典型外形结构

CYB237卫生型平膜外形尺寸

选型指南

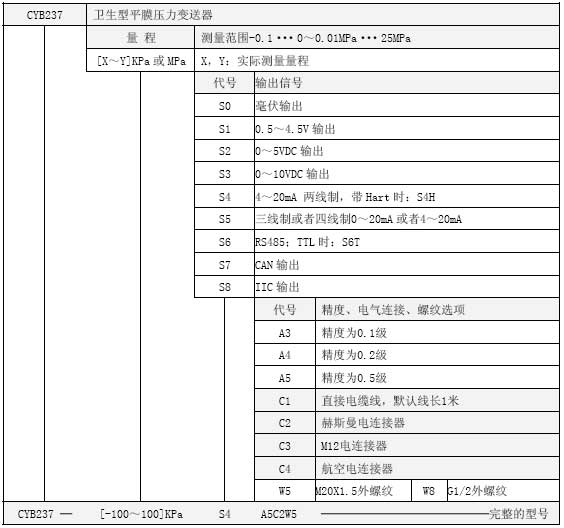

CYB237卫生型平膜压力选型表

选型示例: CYB237─(-100~100)KPaS4A5C2W5, 表示压力量程为(-100~100)KPa;输出信号为两线制4~20mA;测量精度:0.5级;电气连接为赫斯曼;M20X1.5外螺纹引压接口。

注:

1、选型表中默认的供电电压为24VDC,介质温度为常温,压力类型为表压;

2、本产品可提供定制,特殊输出信号、精度等级、供电电压、螺纹规格、电气连接、介质温度、显示(赫斯曼)、压力类型、介质接触材质、防护等级请明确说明或联系泽天传感。

相关资料

1、 CYB237卫生型平膜压力传感器外形尺寸CAD图 请点击下载。
