CYB320工程机械压力变送器

文档更新日期:2020-7-15       点击:
  • 关 键 字:   小巧型,油压传感器,溅射膜压力变送器
  • 生产厂家:   泽天传感
  • 产品型号:   CYB320,ZPM213,ZPM312
  • 数据手册: CYB320工程机械压力变送器数据手册.pdf
  • 产品特点:   新一代溅射技术,抗高过载,抗恶劣环境,高可靠性
  • 典型应用:   工程机械、液压测试系统,桥梁顶升设备
产品介绍

CYB320工程机械压力变送器采用溅射薄膜压力传感芯片为敏感组件,融合高可靠专用信号处理电路,采用激光焊接精密封装于不绣钢壳体内,组成性能优越的压力变送器。溅射薄膜压力传感采用离子溅射、集成电路光刻工艺直接形成在特种不锈钢弹性膜片上,彻底实现了敏感元件的无机质化,克服了传统有机粘结胶带来的蠕变、滞后、老化等不稳定因素,大大提高了产品的长期稳定性。

CYB320产品出厂前经过数千次压力疲劳冲击,高低温循环老化和宽温区温度补偿,确保产品稳定可靠。CYB320具有高强度特种感压膜片,抗高过载,抗固体颗粒冲击,适用绝大部分液体,气体介质的压力测量,现已广泛用于石油化工、电力能源、轨道交通等工业自动化领域

应用领域

石油、化工行业、工程机械、液压测试系统;

桥梁顶升设备、船舶和深海钻井平台;

燃油机、内燃机、压缩机、试验机等高温高压、恶劣环境场合的压力测量。

技术参数

CYB320压力变送器技术参数表

典型尺寸

CYB320压力变送器外形尺寸

选型指南

CYB320选型表

选型示例:CYB320─(0~25)MPaS4A5C3W7, 表示压力量程为(0~25)MPa;输出信号为两线制4~20mA;测量精度:0.5级;电气连接为M12电连接器;G1/4外螺纹引压接口。

注:

1、选型表中默认的供电电压为24VDC,介质温度为常温,压力类型为表压;

2、如果现有产品指标不能满足您的应用需求,泽天传感可为您提供快捷的定制服务。

相关资料

1、各种电器接口外形尺寸CAD详细图纸:CYB320-C1型工程机械压力变送器外形CAD图CYB320-C3型工程机械压力变送器外形CAD图CYB320-C4型工程机械压力变送器外形CAD图 请点击下载。

CYB320工程机械压力变送器的更多产品图片

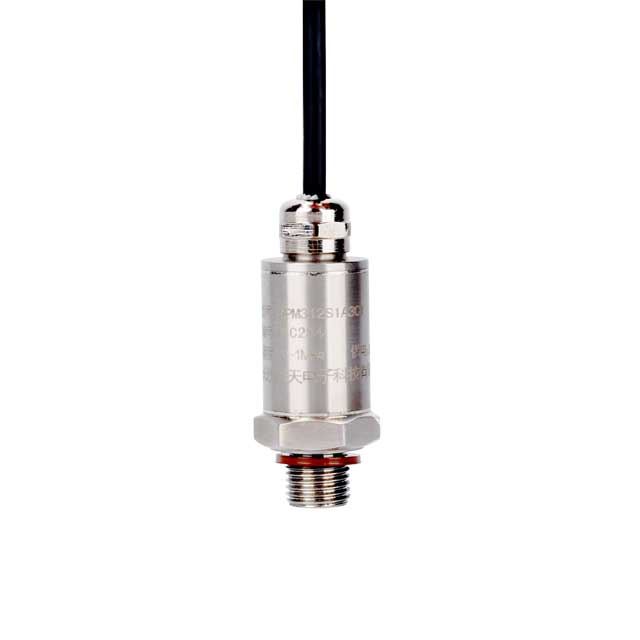

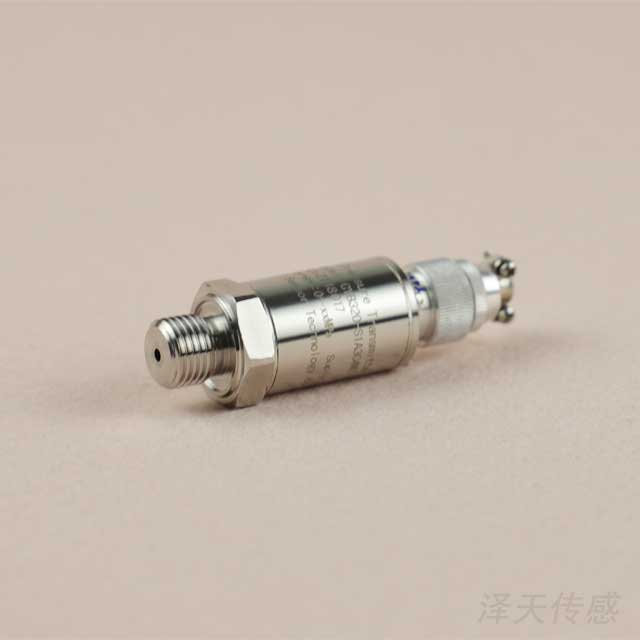

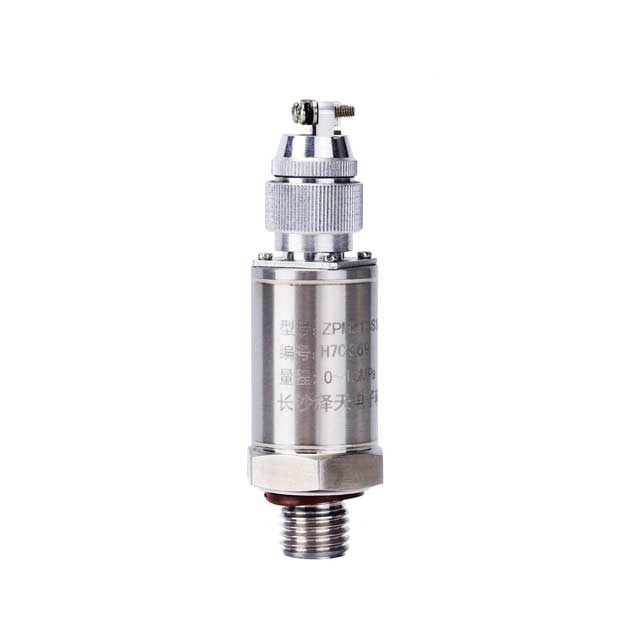

CYB320工程机械压力变送器

CYB320工程机械压力变

CYB320工程机械压力变送器

CYB320工程机械压力变

CYB320工程机械压力变送器

CYB320工程机械压力变

CYB320工程机械压力变送器

CYB320工程机械压力变
