CYB345中高温压力变送器

文档更新日期:2020-3-26       点击:
  • 关 键 字:   中高温压力变送器,环境温度150度,无散热部件
  • 生产厂家:   泽天传感
  • 产品型号:   CYB345
  • 数据手册: ZPM3910中高温压力变送器数据手册.rar
  • 产品特点:   军工技术,航天级高温专用信号处理电路,无需散热,整体温度可达150度
  • 典型应用:   发动机、汽车制造、船舶制造、军用装备高温科学实验等。
产品介绍

CYB345型中高温压力变送器选用耐高温压力传感器作为信号测量元件,信号调理电路采用航天级或者汽车级耐高温专用器件,整个变送器可在环境温度高达150度稳定工作,无需采用散热装置,产品体积小巧坚固;产品经过严格测试及老化筛选,性能稳定可靠,确保变送器在高温状态下的可靠工作。CYB345具有以下特点:

1、军工技术,变送器整体工作温度(环境温度)可达150度;

2、航天级高温专用信号处理电路,体积小巧,无需散热结构;

3、精度高、宽温区温度补偿、温度影响小、长期稳定性好;

4、全不锈钢激光焊接,一体化结构,耐振动冲击,防射频干扰,适合恶劣环境。

应用领域

发动机、机械制造、汽车制造、船舶制造、石油、化工、冶金制造等行业;

火箭尾气、导弹、航天器推进剂、军用装备高温科学实验等。

技术参数

测量范围: -0.1···0~0.01MPa···220MPa;

过载压力:2倍满量程压力;

破坏压力:3倍标称压力;

压力类型:表压、密封表压、负压、绝压;

供电电源:9~32VDC;2.7~5.5VDC(低功耗型);

输出信号:4~20mA;0~20mA;0~5VDC;0.5~4.5V ;0~10VDC等;

准确度:±0.1%FS;±0.2%FS;±0.5%FS;

重复性:±0.1%FS/年;

长期稳定性:±0.1%FS/年;

频率响应:≥1KHz;

介质温度:-45℃~100…125…150℃;

环境温度:-45℃~100…125…150℃;

零点温度漂移:±0.03%FS/℃;

满度温度漂移:±0.03%FS/℃;

压力连接:74度锥,M16X1.5,M20X1.5,G1/4,G1/2,1/4NPT,1/2NPT等;

介质接触材质:316L, 1Cr18Ni9Ti;

电气连接:高温直接出线;耐高温航空插件,M12电连接器;

外壳防护:P67;

冲   击:20G ,11msec,1/2 sine;

震   动:10G peak,20到2400Hz。

选型指南

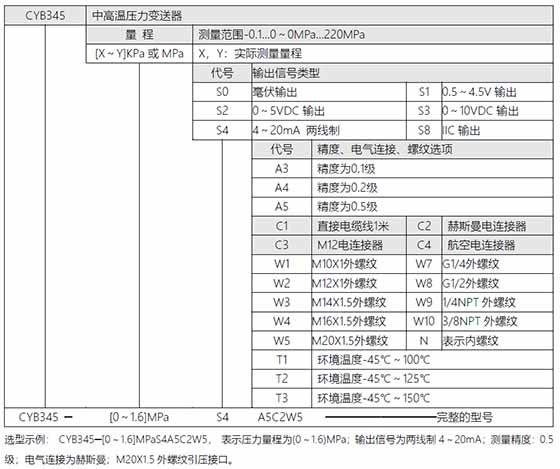

CYB345型中高温压力变送器选型表

注:

1、选型表中默认的供电电压为24VDC,压力类型为表压,可定制;

2、特殊供电电压、压力类型、输出信号、精度等级、螺纹规格、电气连接、介质接触材质等请明确说明或联系泽天。
