铠装热电偶、热电阻
文档更新日期：2022-7-12 点击：
- 关 键 字： WRK，WZK系列铠装热电偶，热电阻
- 生产厂家： 泽天传感
- 产品型号： 定制
- 数据手册： 铠装热电偶热电阻.pdf
- 产品特点： 具有易弯曲、耐高压、热响应时间快和坚固耐用
- 典型应用： 直接测量各种生产过程中从-200～500℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
产品介绍
铠装热电偶材料是由热电极、氧化镁绝缘物和不锈钢管等经多次拉制形成。铠装热电偶、热电阻具有易弯曲、耐高压、热响应时间快和坚固耐用等优点，它与装配式热电偶、热电阻一样，作为测量温度的传感器，通常和显示仪表、记录仪表或计算机等配套使用。它可以直接测量各种生产过程中从-40℃～1250℃(热电偶)，-200～500℃(热电阻)范围内的液体、蒸汽和气体介质以及固体表面的温度。
技术参数
| 分度号 | 套管材料 | 外 径（mm） | 推荐最高使用温度（℃） |
| N K | 304 | 0.25 | 250 |
| 0.5 、1.0 | 400 | ||
| 1.5 、2.0 | 600 | ||
| 3.0 、4.0、4.5 5.0 、6.0、8.0 | 800 | ||
| GH3030 Inconel 600 | 0.25 | 300 | |
| 0.5 、1.0 | 500 | ||
| 1.5 、2.0、3.0 | 800 | ||
| 4.0 、4.5、5.0 | 900 | ||
| 6.0 、8.0 | 1000 | ||
| E | 304 | 0.5 、1.0 | 400 |
| 1.5 、2.0 | 500 | ||
| 3.0 、4.0、4.5、5.0 | 600 | ||
| 6.0 、8.0 | 700 | ||
| J | 304 | 0.5 、1.0 | 300 |
| 1.5 、2.0 | 400 | ||
| 3.0 、4.0、4.5、5.0 | 500 | ||
| 6.0 、8.0 | 600 | ||
| T | 304 | 0.5 、1.0 | 200 |
| 1.5 、2.0、3.0 4.0 、4.5、5.0 | 250 | ||
| 6.0 、8.0 | 300 |
测温范围及准确度
| 分度号 | 套管材料 | 外径（mm） | 推荐最高使用温度（℃） |
| N K | 304 | 0.25 | 250 |
| 0.5 、1.0 | 400 | ||
| 1.5 、2.0 | 600 | ||
| 3.0 、4.0、4.5 5.0 、6.0、8.0 | 800 | ||
| GH3030 Inconel 600 | 0.25 | 300 | |
| 0.5 、1.0 | 500 | ||
| 1.5 、2.0、3.0 | 800 | ||
| 4.0 、4.5、5.0 | 900 | ||
| 6.0 、8.0 | 1000 | ||
| E | 304 | 0.5 、1.0 | 400 |
| 1.5 、2.0 | 500 | ||
| 3.0 、4.0、4.5、5.0 | 600 | ||
| 6.0 、8.0 | 700 | ||
| J | 304 | 0.5 、1.0 | 300 |
| 1.5 、2.0 | 400 | ||
| 3.0 、4.0、4.5、5.0 | 500 | ||
| 6.0 、8.0 | 600 | ||
| T | 304 | 0.5 、1.0 | 200 |
| 1.5 、2.0、3.0 4.0 、4.5、5.0 | 250 | ||
| 6.0 、8.0 | 300 |
注：使用温度与被测介质状况、环境条件及热电偶测量端结构形式有关。如测量端为露端式时，使用温度相应降低。

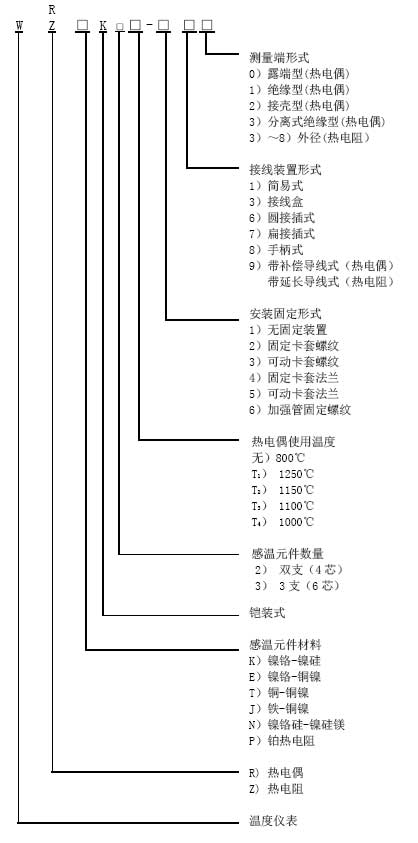

型号命名
注：其他要求的产品可协议订货。
