YWB230型投入式液位变送器

文档更新日期:2020-7-23       点击:
  • 关 键 字:   投入式液位变送器,沉入式液位计,智能液位变送器
  • 生产厂家:   泽天传感
  • 产品型号:   YWB230,ZLM620
  • 数据手册: YWB230型投入式液位变送数据手册.pdf
  • 产品特点:   全密封潜入式设计、全不锈钢一体化,适用范围广,高性价比
  • 典型应用:   污水处理,城市供水,发电站,水库大坝
产品介绍

YWB230型投入式液位变送器采用高性能压力传感器作为测量元件,通过压力敏感元件,把与液位深度成正比的液体静压力准确测量出来,经过泽天传感专用信号调理电路转换成标准信号输出,从而建立起输出信号与液体深度的线性关系,实现对液体深度的准确测量。由于采用了高性能压力传感器、专用信号处理电路、全密封潜入式设计、全不锈钢一体化无可动部件结构以及反极性保护与瞬间过电流过电压保护等技术与工艺、使产品具有性价比高、体积小、耐振动冲击,防射频干扰,可靠性高,长期稳定性好等特点。同时,顶部不锈钢帽可拆卸,既可保护膜片,又便于维护清洗。此外,产品采用了泽天最新二级防雷设计技术,非常适合露天、山顶等容易受雷击场合的液位测量。

YWB230型投入式液位变送器输出信号形式多样,模拟信号输出或者RS485等数字信号输出可选,接线盒、现场显示可选,满足客户不同情况下对液位测量的需求。

应用领域

城市供水及污水处理等非腐蚀性液体的液位测量;

石油,化工,电厂,水文监测,水库,水坝,水电等领域的液位测量。

技术参数

测量范围:0~0.5…200mH2O;

过载压力:2倍满量程压力;

破坏压力:3倍标称压力;

液位类型:表压,开口容器的液位;

供电电源:9~32VDC;

输出信号:4~20mA;0~20mA;0~5VDC;0.5~4.5V;0~10VDC;RS485;CAN等;

准 确 度:±0.1%FS;±0.2%FS;±0.5%FS;

重 复 性:±0.1%FS/年;

长期稳定性:±0.1%FS/年;

频率响应:≥1KHz ;

介质温度:-40℃~85℃···125℃;

零点温度漂移:±0.02%FS/℃;

满度温度漂移:±0.02%FS/℃;

介质接触材质:316L,1Cr18Ni9Ti;

电气连接:聚氨酯电缆,接线盒;

外壳防护:IP68。

典型外形结构(探头)

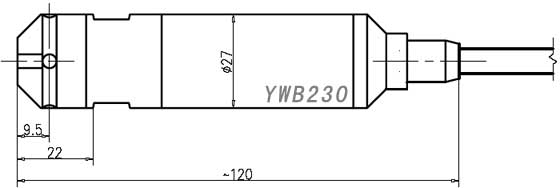

YWB230液位变送器探头外形图

选型指南

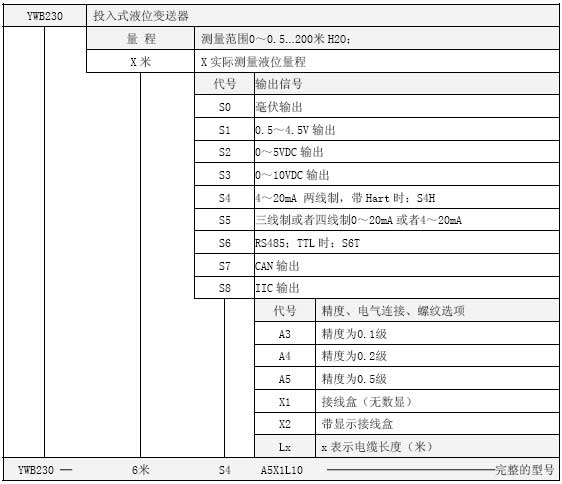

YWB230液位变送器选型表

注:;

1、选型表中默认的供电电压为24VDC,介质温度为常温,不带显示,不同需求请联系泽天传感;

2、接线盒,显示,安装配件可选,订购时请注明;

3、YWB230自带二级防雷击设计,安装于多雷地区时,建议用户在现场加装防雷击保护装置,并确保产品及电源可靠接地;

4、本产品可提供定制,特殊输出信号、精度等级、供电电压、低功耗、介质温度、显示、安装法兰、介质接触材质、防爆等级请明确说明或联系厂家。

相关资料

1、YWB230投入式液位变送器外形详细尺寸CAD图 请点击下载。

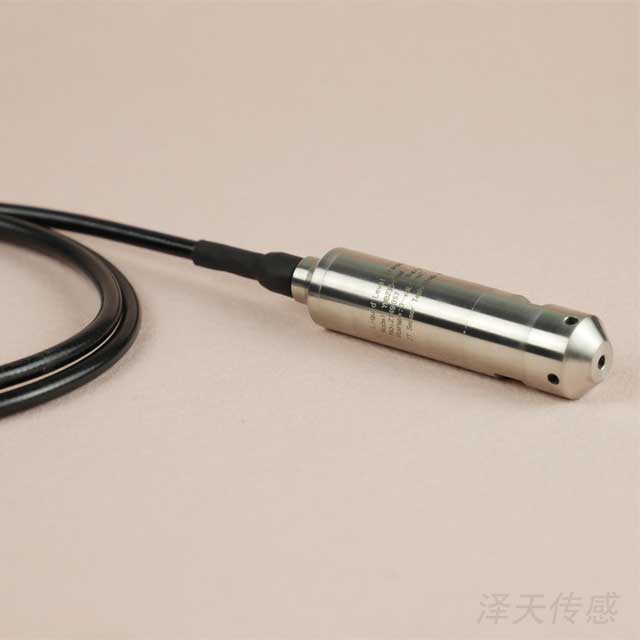

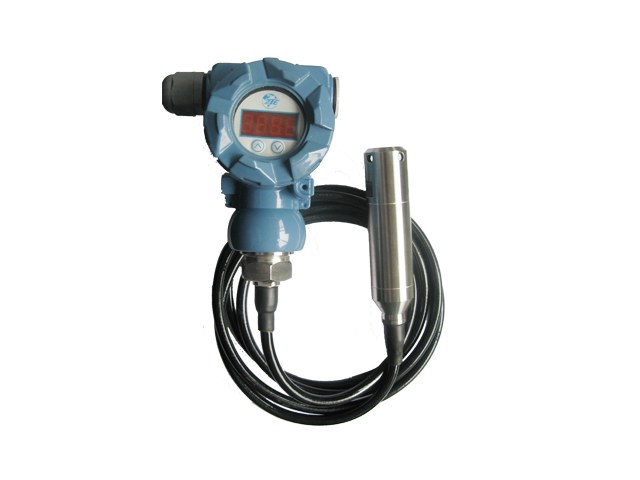

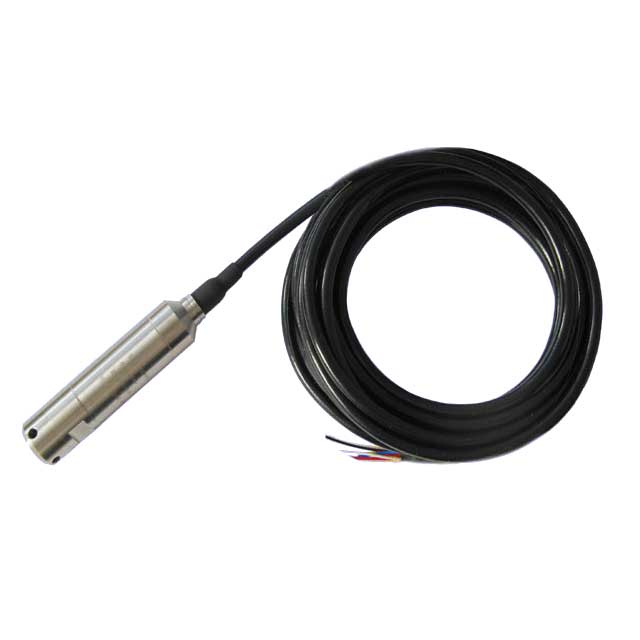

YWB230型投入式液位变送器的更多产品图片
YWB230型投入式液位变送器

YWB230型投入式液位变

YWB230型投入式液位变送器

YWB230型投入式液位变

YWB230型投入式液位变送器

YWB230型投入式液位变
