ZPM63X高量程差压变送器
- 关 键 字： ZPM63X，高量程差压变送器
- 生产厂家： 泽天传感
- 产品型号： ZPM63X
- 数据手册： ZPM63X高量程差压变送器.pdf
- 产品特点： 采用双传感器为正负端高差压特殊设计；正负端高过载设计
- 典型应用： 为大差压、高量程差压的压力测量场合而专门设计
l 适用常规气体、液体的差压测量；
l 采用双传感器为正负端高差压特殊设计；
l 正负端高过载设计，可靠性好；
l 支持模拟或数字信号输出；
l 全不锈钢结构设计，体积小巧，安装灵活；
l 反极性保护和瞬间过流过压保护、防射频干扰，符合EMI规则；
l 信号输出、压力接口与电气连接形式多样，可定制。
ZPM63X高量程差压变送器采用高精度、高稳定性的双传感器，专为大差压、高量程差压的压力测量场合而专门设计。支持正负端高过载，确保产品稳定可靠。在电路设计上，采用了低功耗设计，支持业界标准的4-20mA信号输出，同时，用户可根据应用需求以选择其它类型的模拟或者数字信号输出。ZPM63X高量程差压变送器采用激光焊接工艺，全不锈钢坚固结构设计，体积小巧，重量轻，方便用户安装施工。

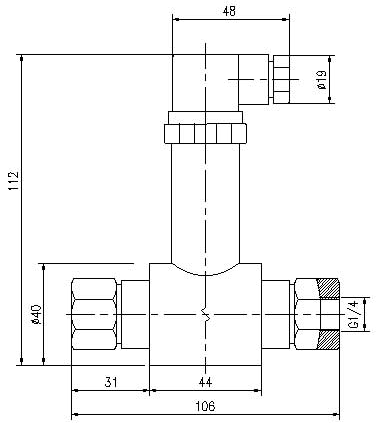

典型外形结构
技术参数
|
测量范围 |
-25～25MPa |
|
压力类型 |
正负差压 |
|
过载压力 |
双端1倍差压量程 |
|
破坏压力 |
2倍以上差压量程 |
|
压力介质 |
液体、气体 |
|
介质温度 |
－25℃～85℃（不凝固液体） |
|
供电电源 |
9～32VDC |
|
输出信号 |
模拟信号：4～20mA、0～20mA、0～5VDC、0.5～4.5V 、0～10VDC； 数字信号：RS-485、TTL、OWI、IIC、SPI、CAN |
|
准 确 度 |
±0.2%FS；±0.5%FS |
|
重 复 性 |
±0.1%FS/年 |
|
长期稳定性 |
±0.1%FS/年 |
|
频率响应 |
≥1KHz |
|
零点温度漂移 |
±0.02%FS/℃ |
|
满度温度漂移 |
±0.02%FS/℃ |
|
冲 击 |
20G ，11msec，1/2 sine |
|
震 动 |
10G peak，20 到 2400 Hz |
|
传感器原理 |
压阻效应 |
|
压力连接 |
G1/4内螺纹，可定制； |
|
介质接触材质 |
316L， 1Cr18Ni9Ti |
|
电气连接 |
赫斯曼 |
|
外壳防护 |
IP65或P67 |
|
重 量 |
约350克 |
选型指南
本产品为定制型产品，特殊螺纹规格、输出信号、供电电压、电气连接、介质温度、压力类型、材质、防护等级请明确说明或联系厂家。
