CYB320溅射膜压力传感器的机械振动分析

发布时间:2019-7-16      发布人:泽天传感      点击:

2017年6月,泽天传感CYB320溅射膜压力传感器100MPa产品在进行80Hz、150Hz、200Hz及35g、1h振动试验中有产品损坏,现将损坏产品的分析及确定采用的对策报告如下:

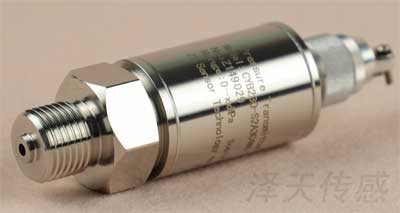

CYB320溅射膜压力传感器

一、CYB320压力传感器在机械振动中易损坏的部位

在机械振动中,产品的下列部位对其较敏感:1、螺钉装配;2、触点线路;3;壳体焊接;4、锡焊点;5、引线;6、键合点,7、键合引线。如果这七个部位在生产制作中留下隐患,则产品易损坏。

二、本次机械振动中CYB320出现的问题

经过解剖,在本次振动被损坏的产品为压力传感器引线支架上有一M1.6螺钉受振滑出,滑出的螺钉将内引线(键合引线)撞断,导致产品失效。

三、失效原因分析

该螺钉为什么会被振动滑出,总体分析起来有如下原因:

1、操作者未将螺钉上紧,上死。这是最直接的原因,由于没有上紧、上到底、导致在1h的振动中螺钉震松滑出。

2、装配后螺孔与螺钉有间隙,由于机械加工件都留有误差,螺钉与螺孔的配合有一定的间隙,有的间隙较小,结合就紧,有的间隙大一些,结合就松一下,装配时主要靠手感,如果忽略了这一点,有的螺钉虽然拧到底,也拧不动了,但是并不紧(对间隙大的而言),因此,较长时间的振动将螺钉震松滑出。

3、上螺钉的深度不够长,螺钉虽然上紧了,结合也紧密,但是因深度不够,螺钉螺纹啮合不多,也会经不住长时间的振动。

4、螺钉质量不行,被振断,在强振动下,如果螺钉材料有问题,就会产生机械断裂。

在上述4个原因的分析中,根据整个螺钉滑出,第4点可以排除,根据产品试验只有1只螺钉受振动滑出,说明1、2两点可能性最大。

四、解决措施

螺钉装配,总是有间隙,而且拧紧也是相对而言。在振动(量值高,频率低,时间长)作用下,螺钉是容易产生松动的,是对振动最为敏感的七个隐患因素之首位。因此,对这种特定环境要求的产品而言,必须在工艺设计上作出重要保证,要多重保险。螺钉滑出即为多余物,多余物对产品是有较大危害的,因此必须采取措施保证螺钉绝不会滑出。目前,采用加胶固化是较好的手段。同时,在设计上保证产品可靠,在针对强度大、时间长、频率低的振动,压力传感器设计上应作充分的考虑,对上述的七大因素应逐个分析应对。就CYB320溅射膜压力传感器而言,取消了电位器,无触点线路,应该逐一分析其可靠性。例如引线、焊点,都要有足够的措施保证其可靠。本文源自泽天传感,版权所有,转载请保留!
