CYB330溅射型通用油压压力变送器

文档更新日期:2020-7-14       点击:
  • 关 键 字:   CYB330,溅射膜压力变送器,油压压力变送器
  • 生产厂家:   泽天传感
  • 产品型号:   CYB330,ZPM210
  • 数据手册: CYB330溅射型通用油压压力变送器数据手册.pdf
  • 产品特点:   宽温区,无充油,无可动部件,高频响,高可靠性,抗恶劣环境
  • 典型应用:   工程液压机械、汽车船舶工业、石油化工,军工业
产品介绍

CYB330溅射型通用油压压力变送器是采用半导体微细加工技术、原子搬迁原位生长纳米薄膜功能材料技术、微机械加工技术等多项现代技术,将纳米薄膜应变电阻直接制作在经处理的特殊金属圆形膜片上,在膜片上制作纳米固体薄膜的隔离层,然后,在其上再制作纳米量级的薄膜功能材料,通过微细加工技术构成惠斯登电桥,实现了敏感元件与弹性体的原子结合,解决了传统压力传感器因敏感元件与弹性体之间受力滑动产生的零点漂移而导致的长期稳定性差的固有缺陷,真正实现了在高温、高压、恶劣环境下的压力测量的长期稳定性和高可靠性。

CYB330溅射型通用油压压力变送器的核心部件为溅射薄膜压力传感芯片,融合高可靠的专用信号处理电路,采用激光焊接精密封装于不绣钢壳体内,组成性能优越的压力变送器。产品出厂前经过压力疲劳冲击,高低温循环老化和温度补偿,确保产品稳定可靠。现已广泛应用于航空航天、石油、化工、交通、能源、轻纺、机械、电力、冶金、汽车、供排水、环境、医药、卫生、教学科研及其它需要压力测量与控制的行业或领域。

产品特点

稳定性好:传感器在正常工作条件下,不需作任何调整,零点输出的长期稳定性优于±0.1%F.S/年;

零点漂移小:无论是连续还是间断通电,或者在室温下任其漂移,传感器的零点漂移误差优于±0.1%F.S;

精确度高:传感器的综合精度(含非线性、重复性、滞后误差)达到0.2级、0.1级、0.05级;

工作温度范围宽:常规产品工作在- 40℃~85℃;

可靠性高:平均无故障工作时间超过50000小时;

传感器的桥臂电阻大、功耗小、输入阻抗高、抗干扰性能强;

抗恶劣环境:全不锈钢密封焊接,耐湿、抗振动、抗冲击、抗电磁与核辐射干扰;

体积小、重量轻,安装维护方便。

应用领域

工程机械、液压机械、汽车、轨道交通;船舶工业、深海钻井平台、石油、化工行业;航空航天、军事工业。

技术参数

量   程:-0.1~0.5MPa···100MPa;

压力类型:表压、绝压、密封表压;

过   载:允许过载满量程上限的150%;

破坏压力:3~10 倍标称压力;

准确度:±0.1%FS、±0.2%FS、±0.5%FS(含非线性、重复性、滞后误差);

长期稳定性:±0.05%FS/年

适用介质:与不锈钢相容的气体、液体;

工作温度:-45℃~85℃;

非线性:优于0.1%F.S;

重复性:优于0.05%F.S;

滞   后:优于0.05%F.S;

环境影响:由振动、冲击、加速度综合作用,引起的误差≤0.02%F.S/g(其中g为重力加速度);

工作电压:9~30VDC;

输出形式:模拟信号:4~20mA、0~20mA、0~5VDC、0.5~4.5V 、0~10VDC;
                     数字信号:RS-485、TTL、OWI、IIC、SPI、CAN;

电气连接:霍斯曼、M12、航空插件、电缆;

接口尺寸:M16X1.5,M20X1.5,G1/4,G1/2等或由用户指定;

防护等级:IP65,IP67;

震    动:10G peak , 20 到 2400 Hz;

冲   击:20G , 11msec , 1/2 sine。

重    量:    230克

典型外形结构

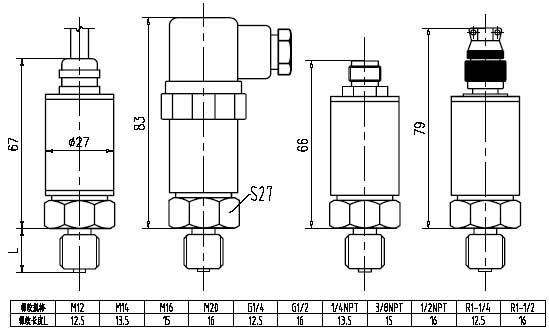

CYB330油压变送器外形尺寸图

选型指南

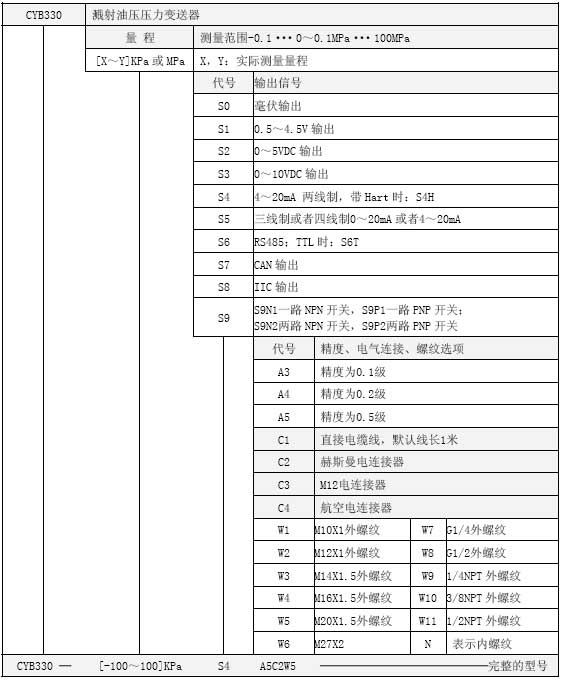

CYB330溅射油压压力变送器选型表

选型示例: CYB330─(0~45)MPaS4A5C2W5, 表示压力量程为(0~45)MPa;输出信号为两线制4~20mA;测量精度:0.5级;电气连接为赫斯曼;M20X1.5外螺纹引压接口。

注:

1、选型表中默认的供电电压为24VDC,介质温度为常温,压力类型为表压;

2、本产品可提供定制,特殊输出信号、精度等级、供电电压、螺纹规格、电气连接、介质温度、显示、压力类型、介质接触材质、防护等级请明确说明或联系厂家。

相关资料

1、各种电器接口外形尺寸CAD详细图纸:防水出线型外形尺寸CAD图赫斯曼电连接器型外形尺寸CAD图M12电连接器型外形尺寸CAD图航空电连接器型外形尺寸CAD图 请点击下载。

CYB330溅射型通用油压压力变送器的更多产品图片

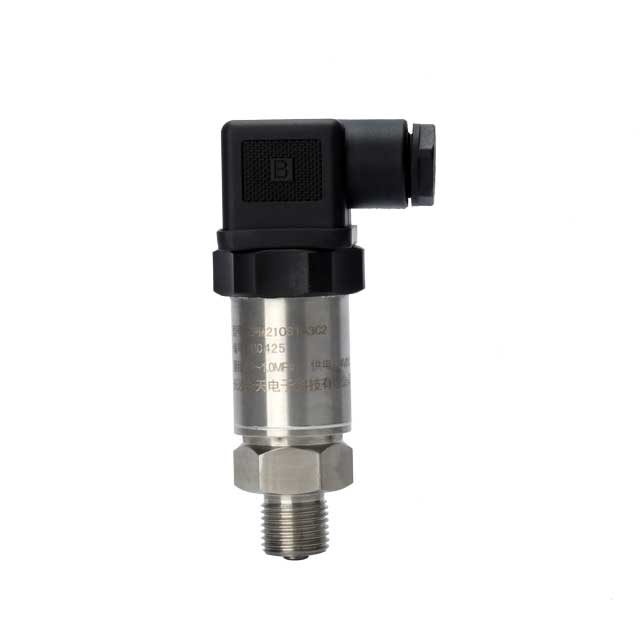

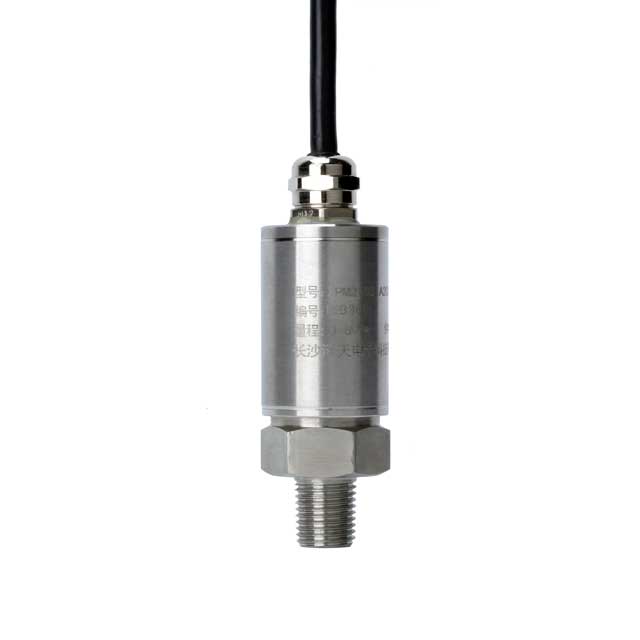

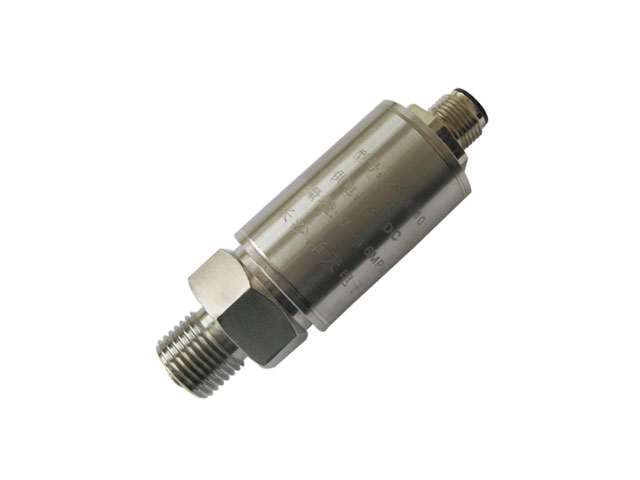

CYB330溅射型通用油压压力变送器
