传感器上的赫斯曼电连接器是如何接线的？

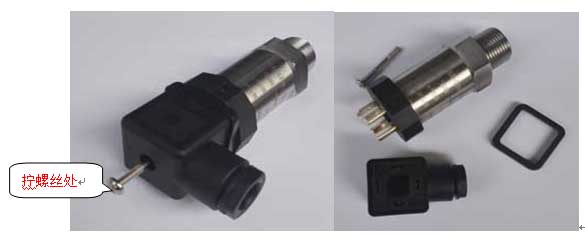

第一步，拧开赫斯曼接头上面的小螺丝。

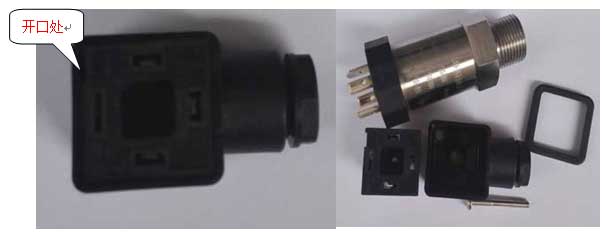

第二步，拔出赫斯曼接头的盖子，用小一字螺丝刀图示开口处挑出里面的接线部分，挑开后如图所示，在挑出过程中，用力不宜过大，以免损坏盖子。请仔细接线部分上面标识的数字。

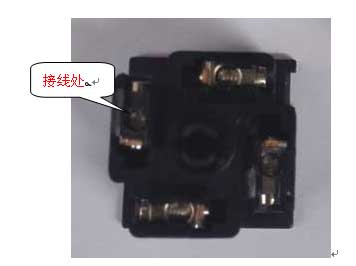

第三步，将图所示的接线处按照说明书接好线后穿过穿线孔，装回槽内，注意方向应该是与第二步图所示方向一致。

第四步，装完后拧紧螺丝，将从穿线孔引出来的线接在控制仪表上，就完成了！泽天传感版权所有，转载请注明出处。
