CWB130通用型温度变送器

文档更新日期:2020-9-18       点击:
  • 关 键 字:   通用温度传感器,智能温度变送器,CWB130
  • 生产厂家:   泽天传感
  • 产品型号:   CWB130,ZTM122,ZTM127
  • 数据手册: CWB130通用型温度变送器数据手册.pdf
  • 产品特点:   一体化设计,高性价比,数字输出智能型可选
  • 典型应用:   制冷与空调、压缩机组、发动机,循环水,测试设备
产品介绍

CWB130是一款通用型温度变送器,适用对气体或液体,如空气、天然气、蒸汽、水或机油等无腐蚀性介质的温度测量,CWB130通用型温度变送器最高测量温度可达450摄氏度,同时、多种模拟信号与数字信号输出可供选择。数字信号包括RS485、CAN,IIC,TTL等,更方便用户与其他设备组成测控系统。

CWB130通用型温度变送器基于标准化的Pt100或Pt1000温度传感元件,采用德国高品质温度敏感元件和泽天传感成熟的生产工艺技术,为客户提供精准稳定的温度测量。CWB130通用型温度变送器采用激光焊接,不锈钢结构,抗震动冲击、抗干扰能力强;产品体积小巧,外形美观,安装方便。同时,CWB130提供业界标准的赫斯曼接插件,可以方便的接入显示仪表,方便客户现场观测,产品性价比优越,可满足各种应用需求,是温度测量的理想产品。

应用领域

制冷与空调、压缩机组、控制冷却水;

石油、化工、冶金、电力、机床、水处理、工业控制等。

技术参数

测量范围:-200℃~450℃;

传感器类型:Pt100或Pt1000;

供电电源:9~32VDC;2.7~5.5VDC(低功耗型)

输出信号:模拟信号有:4~20mA;0~20mA;0~5VDC;0.5~4.5V ;0~10VDC等;数字信号有:RS485、CAN,IIC,TTL等输出可选。

准 确 度:±0.1%FS;±0.2%FS;±0.5%FS;

重 复 性:±0.1%FS/年;

长期稳定性:±0.1%FS/年;

频率响应:≥10Hz;

环境温度:-45℃~85℃;

介质温度:-200℃~450℃;

压力连接:M14X1.5,M20X1.5,G1/4,G1/2,1/4NPT,1/2NPT等或指定;

过程连接:316L, 304;

电气连接:直接出线;霍斯曼;M12;航空插件;

探头直径:Ф6mm或者Ф8mm(长度可定制);

显    示:赫斯曼数显表头;

外壳防护:IP65,P67。

典型外形结构

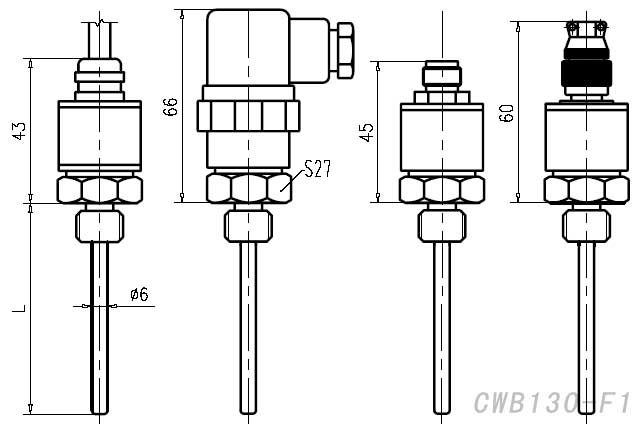

CWB130直接电缆温度变送器外形图

CWB130直接电缆温度变送器外形图

注:

1、外形图单位为:mm;

2、图中L为探头长度,该长度包括螺纹长度,请特别注意,特殊探头长度可定制并在订货时声明;

3、根据耐压等级和安装结构选择螺纹类型,特殊要求订货时注明;

4、无散热段,最低温度为-50度,最高测量温度125度,带散热段时,最低温度为-200度,最高测量温度450度。

选型指南(特殊技术指标订货请注明)

CWB130通用温度变送器选型表

注:

1、选型表中默认的供电电压为24VDC,特殊供电电压请联系泽天传感,订货时请注明;

2、特殊探头长度、输出信号、精度等级、螺纹规格、电气连接、材质、防护等级请联系泽天传感,订货时请注明;

3、要求体积更小巧、结构更紧凑的应用请选择CWB120小型温度变送器

相关资料

1、CWB130-F1通用型温度变送器外形尺寸CAD图 请点击下载。

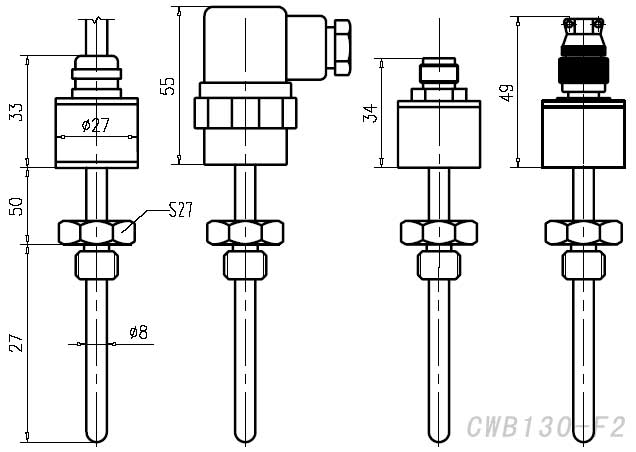

1、CWB130-F2高温型温度变送器外形尺寸CAD图 请点击下载。

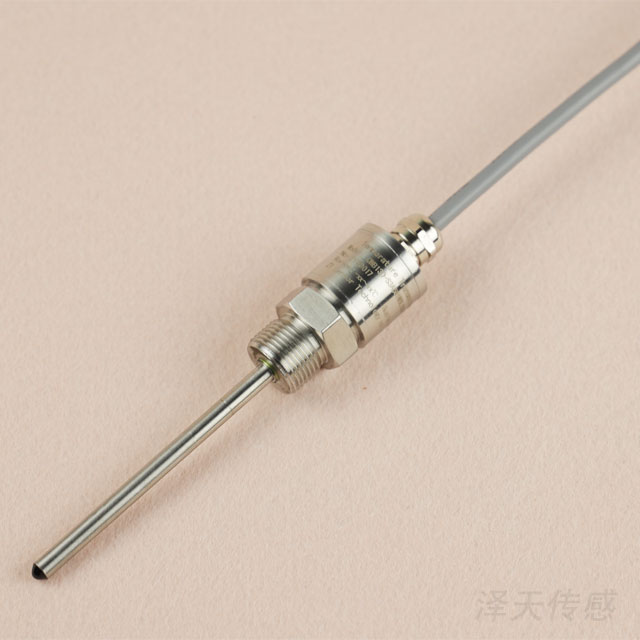

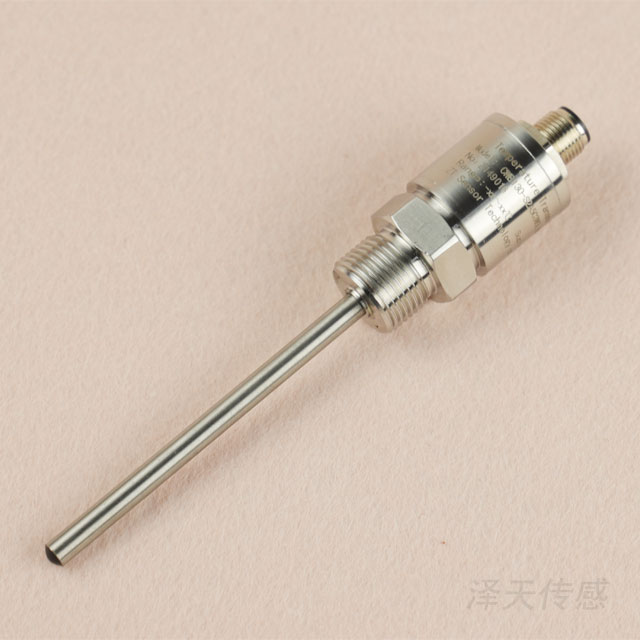

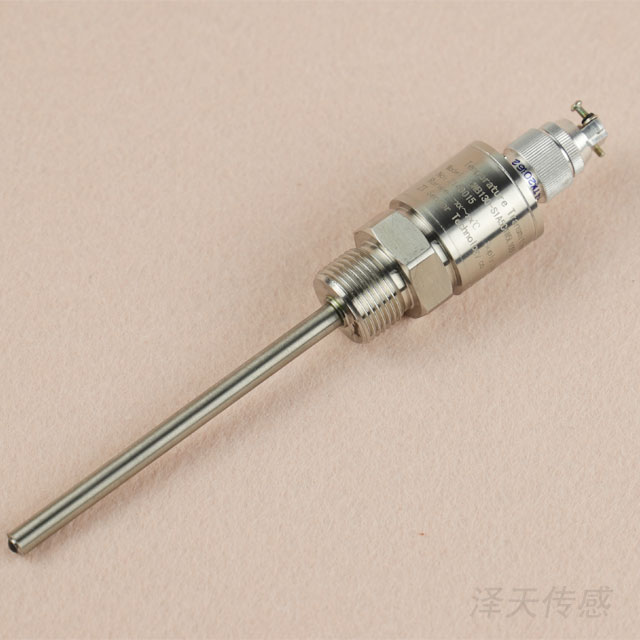

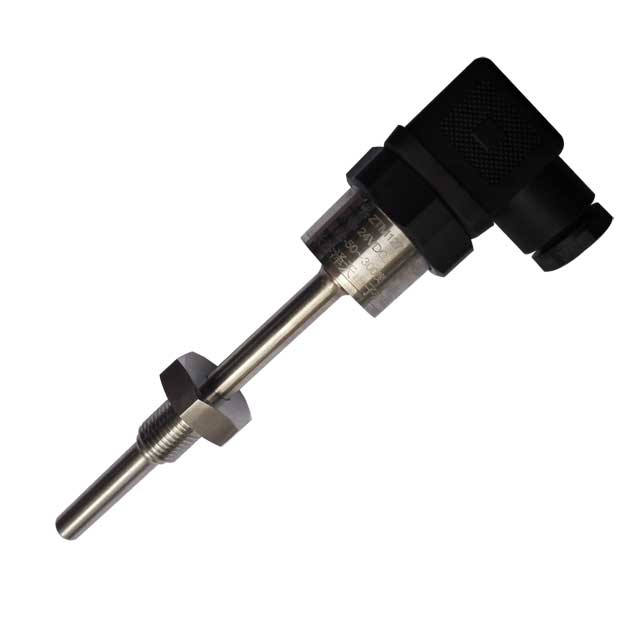

CWB130通用型温度变送器的更多产品图片
