CWB150智能数显温度变送器

文档更新日期:2020-7-30       点击:
  • 关 键 字:   数显温度传感器,智能温度传感器,温度开关
  • 生产厂家:   泽天传感
  • 产品型号:   CWB150,ZTM822,ZTM827
  • 数据手册: CWB150智能数显型温度变送器数据手册.pdf
  • 产品特点:   温度可显示,显示头可旋转,数字信号,可组网
  • 典型应用:   科学试验、食品工业设备
产品介绍

特点

适用气体或液体介质,如空气、天然气、蒸汽、水或机油等;

进口Pt100或Pt1000高精度电阻元件;

螺纹六方、显示头可旋转330度,方便安装,读数,高亮四位数字显示;

模拟信号、数值信号输出可选;测量精度高;

采用激光焊接,全不锈钢结构;抗震动冲击、抗干扰能力强;体积小巧,外形美观,安装方便。

概述

CWB150数显智能型温度变送器是一款通用型数显温度变送器,最高测量温度可达450度,同时、多种模拟信号输出与数字信号、开关信号输出可供选择。数字信号包括RS485、CAN,IIC,TTL等,更方便用户与其他设备组成测控系统。

CWB150数显智能型温度变送器基于标准化的Pt100或Pt1000传感元件,采用德国高品质温度敏感元件和泽天传感成熟的生产工艺技术,为客户提供准确精确稳定的温度测量。螺纹六方、显示头可旋转330度,方便客户现场观测,产品性价比优越,可满足各种应用需求,是温度测量的理想产品。

应用领域

发动机,循环水,测试设备;

石油、化工、冶金、电力、机床、水处理、工业控制等。

技术参数

测量范围:-200℃~450℃

传感器类型:Pt100或Pt1000

供电电源:9~32VDC;2.7~5.5VDC(低功耗型)

输出信号:4~20mA;0~20mA;0~5VDC;0.5~4.5V ;0~10VDC等;

智能数字信号输出,RS485、CAN,IIC,TTL数字信号输出可选

准 确 度:±0.1%FS;±0.2%FS;±0.5%FS

重 复 性:±0.1%FS/年

长期稳定性:±0.1%FS/年

频率响应:≥10Hz

环境温度:-45~85℃

介质温度:-200℃~450℃

压力连接:M14X1.5,M20X1.5,G1/4,G1/2,1/4NPT,1/2NPT等或指定

过程连接:316L, 304

电气连接:直接出线;M12

探头直径:Ф6mm或者Ф8mm(长度可定制);

显    示:四位高亮度数显

外壳防护:IP65;P67

典型外形结构

CWB150数显温度变送器外形图

注:

1、单位:mm;2、L为探头长度(包括螺纹长度),可定制;3、螺纹长度和螺纹类型,耐压等级有关有关,4、无散热段,最低温度为-50度,最高测量温度125度,带散热段时,最低温度为-200度,最高测量温度450度。

选型指南

CWB150数显温度变送器选型表

选型示例: CWB150─(-50~100)℃T1S4A5C3W5, 表示温度量程为(-50~100) ℃;感温元件为PT100,输出信号为两线制4~20mA;测量精度:0.5级;电气连接为M12电连接器;M20X1.5外螺纹引压接口,探头长度100mm(包括固定螺纹的长度)。

注:

1、选型表中默认的供电电压为24VDC,特殊供电电压请联系泽天传感;

2、特殊探头长度、输出信号、精度等级、螺纹规格、电气连接、材质、防护等级请联系泽天传感。

相关资料

1、 CWB150数显温度变送器外形尺寸CAD图 请点击下载。

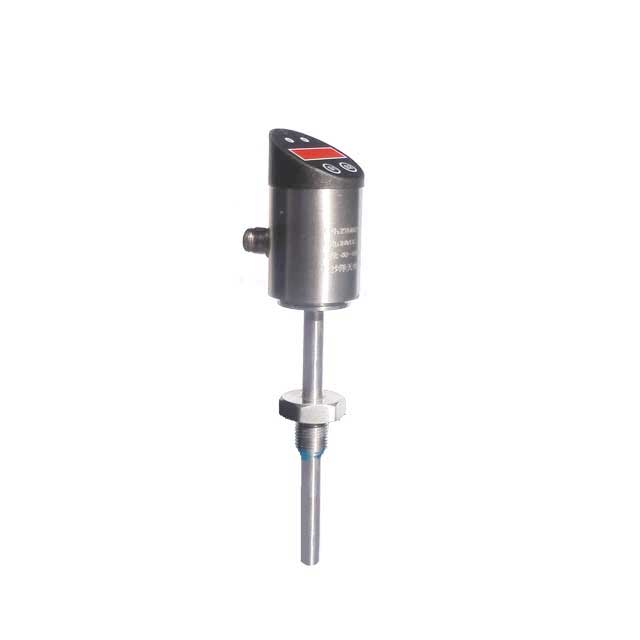

CWB150智能数显温度变送器的更多产品图片
