投入式液位变送器使用中的常规问题汇总

发布时间:2017-11-2      发布人:长沙泽天      点击:

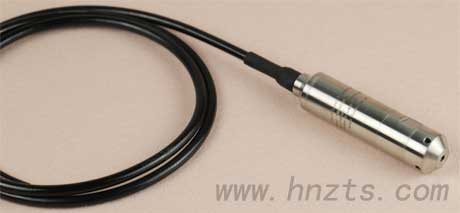

投入式液位变送器一般由测试探头、信号电缆、接线盒以及安装配件组成。采用静压原理的投入式液位变送器探头一般通过压力传感器把与液位深度成线性比例的液体静压力准确测量出来,经过专用信号调理电路转换成标准信号输出,从而建立起输出信号与液体深度的线性关系,实现对液体深度的准确测量。由于采用了高性能压力传感器、专用信号处理电路和全密封潜入式设计,使投入式液位变送器具有测量精度好、可靠性高,长期稳定性优良的特点。在城市供水、水文勘探等领域得到广泛的应用。

一、投入式液位变送器的安装

安装地点的选择:首先,选择易于操作、维护的地方进行安装;应尽量远离振动源安装;应尽量远离热源的地方。对于没有配置接线盒的投入式液位变送器,因为出线电缆里面含有导气孔,该导气孔一般不能堵塞,该导气管的作用是用来与当地的大气连通,消除由于不同地方大气压的不同对测试精度的影响。自己接线的时候注意把防水措施做好,防止液体从该孔进入变送器导致变送器损坏。

采用常规压力变送器检安装在水箱的底部,存在一个问题,当水箱上面有水流下来时,会使下面的压力波动比较大,这到时测量不稳定。因此,液位变送器应尽量安装在静止测量液体处,通常安装在内径大于Φ30mm的垂直管道中,在管道的不同高度打若干小孔,以便水通畅进入管内,液位变送器安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线。

具体安装示意图参照文章:《投入式液位变送器液位测量安装示意图》。

二、运行与维护注意事项

1、投入式液位变送器是不可拆卸的高精度测量仪表,用户不需要对传感器进行任何调整即可运行。在运行前,务请严格检查电气连接是否正确。

2、变送器接通电源即可工作,但预热3到5分钟后的输出信号较稳定可靠。

3、不能带电进行电气接线,接线完毕后要检查无误后方可通电,特别注意供电电压是否满足压力传感器的技术指标。

4、投入式液位变送器精度要求较高时一定要按国家或行业相关规程定期校准。

5、应经常检查液位传感器头部顶盖部分是否已经堵塞,经常清理,防止泥沙渗入传感器基座引压部分;并请用汽油清洗,禁止用尖硬物体捅引压孔;安装时不要用指甲或者硬的尖锐的东西去触碰传感器头部的膜片。

6、经常检查液位传感器电缆是否破裂或有划痕,防止意外发生。

7、产品安装在多雷雨地区时,建议用户加装防雷击保护装置,并确保产品及电源可靠接地。

8、搬运与安装变送器时应小心谨慎,避免元器件受冲击而损坏,影响电路的性能。

9、投入式液位变送器需贮存在温度-25℃~55℃、相对湿度≤85%的环境。

10、投入式液位变送器在正常工作条件下使用,才能保证它的稳定性。正常工作条件一般包括以下几点:1)、最高工作电压不允许超过液位传感器数据手册规定的额定值;2)、工作液位不能高于过载量程液位的2倍,以免造成不可维护性损坏;3)、工作温度范围不允许超过规定的工作温度范围。

11、更多产品技术信息请参考相应产品的数据手册或咨询泽天公司技术人员。
