泽天传感投入式液位变送器液位测量安装示意图

投入式液位变送器由于具有测量准确、稳定可靠、价格合适、安装简单、使用灵活方便的特点，在许多液位测量场合应用广泛，下面以泽天传感生产的YWB230投入式液位变送器为例就各种应用情况的安装给出安装示意图。需要注意的是，投入式液位变送器是通过测量液体的压力大小来测量液位高度的，因此，在测量液位的时候，务必把液位探头放置到液位底部或者需要测量的液位位置。

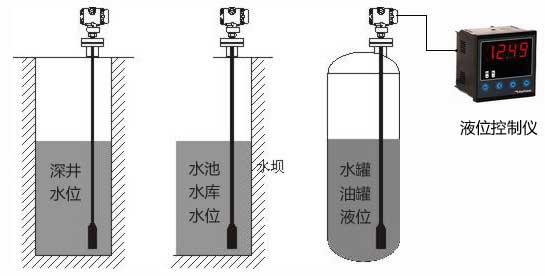

1、污水池液位测量情况

投入式液位变送器没有配安装配件，直接采用通气式电缆和二次仪表连接，这种情况需求客户根据测量现场采用合适的方式固定投入式液位变送器的电缆。

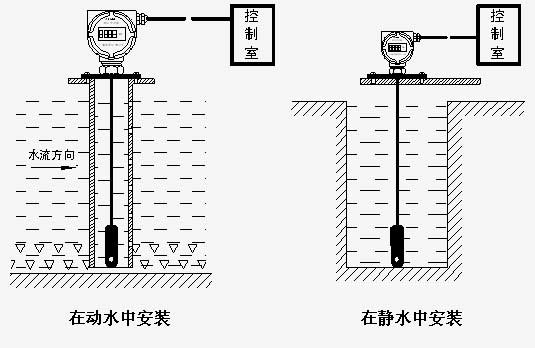

2、液位测量时有水流波动的情况需要防波管，下图为采用法兰安装。

3、开口容器的液位测量情况。采用法兰安装或者螺纹安装。

下图常压容器液位测量图，采用了投入式液位变送器与底部压力测量液位两种液位测量形式的安装示意图。
