投入式液位变送器的液位测量原理与主要应用优势

发布时间:2019-5-13      发布人:泽天公司      点击:

投入式液位变送器是一种测量液体液位(深度)的压力传感器,采用静压原理,即被测液体静压与该液体的高度成比例的原理。YWB230投入式液位变送器采用隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将液体的静压转换为电信号,再经过线性修正与温度补偿,转化成标准电信号。YWB230投入式液位变送器的传感器部分可直接投入到液体中,可用法兰或支架固定,通过特种导气电缆接入PLC或者二次仪表。

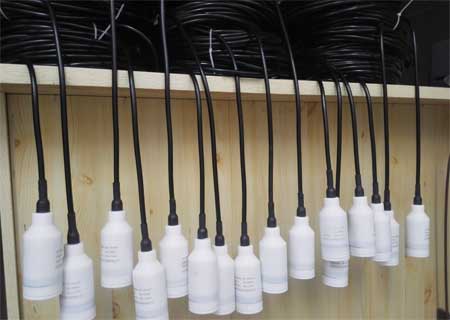

防腐投入式液位变送器

静压测量原理与计算公式:当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ.g.H +Po,其中,P :变送器迎液面所受压力;:被测液体密度;g :当地重力加速度;Po :液面上的大气压;H :变送器投入液体的深度。

通过传感器引压孔将液体的压力引入到传感器的正压腔,同时,将液面上的大气压Po与传感器的负压腔相连,以抵消传感器背面的Po,使传感器测得压力为:ρ.g.H,显然,通过测量液体的压力P,可以得到与液体压力诚线性关系的液位深度-液位。那么,为什么投入式液位变送器的应用非常广泛,这主要源自投入式液位变送器具有以下许多突出的优点。

首先,投入式液位变送器具有安装简单、使用方便,互换能力强的特点,对用户要求较低。

第二、投入式液位变送器适合容器内液体介质的液位、界面的测量。除现场指示,报警开关、检测功能齐全。

第三,投入式液位变送器测量范围大,不是容器深度限制,同时指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要变角度。

第四、投入式液位变送器结构简单、安装方便、维护方便、耐腐蚀、防爆。指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。

第五、投入式液位变送器的高品质传感的灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确度高。同时,具备本安防爆和隔离防爆能力,可应用于各种危险场所。

第六、输出信号多类型,抗干扰能力强,传输距离远。精细独特的零点、满程、非线性补偿,保证仪表使用条件范围内的精度,长期稳定性好。

第七、投入式液位变送器适合密闭或者开口容器的液位测,防腐型投入式液位变送器适用腐蚀液位介质的测量。

以上这些优点是投入式液位变送器应用非常广泛的重要原因。本文源自泽天传感,版权所有,转载请注明出处。
